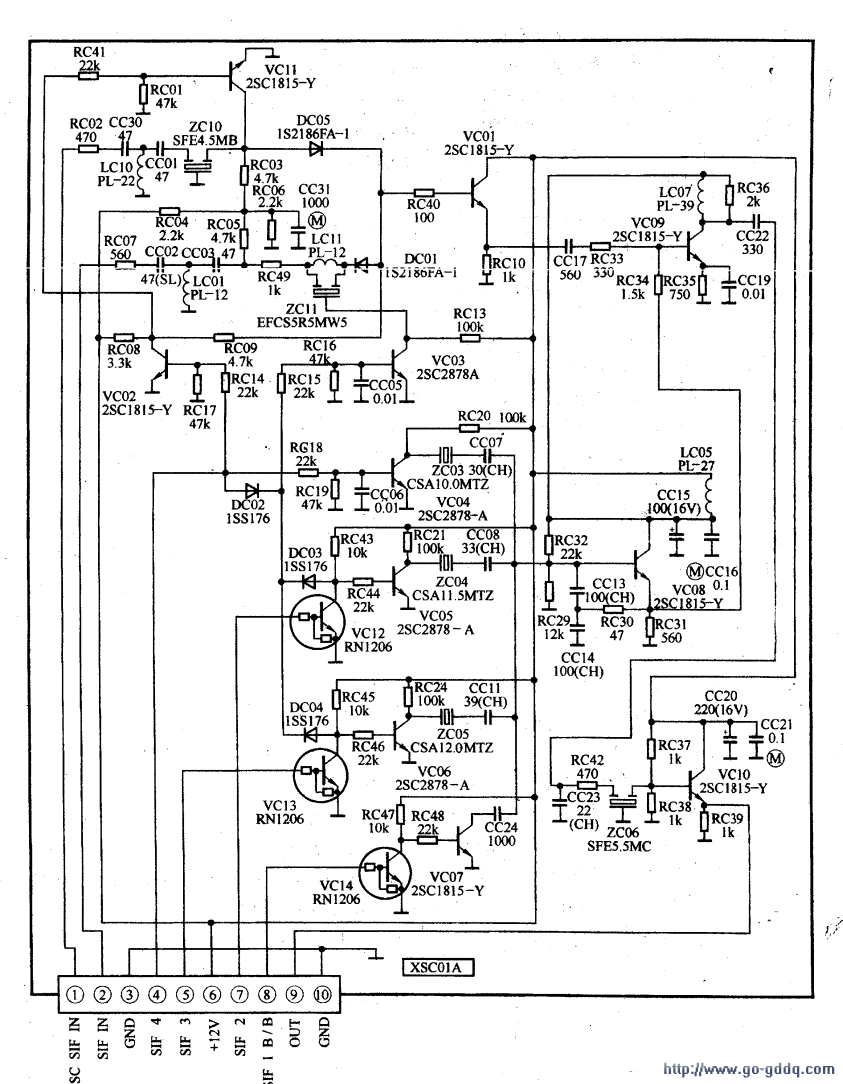

伴音中频变换板电路如下图所示。

　　提示与引导  伴音中频变换板用来处理多制式的调频（FM）伴音，它的功能是将主路中频组件输出的4.5MHz、5.5MHz、6.OMHz、6.5MHz四种制式的第二伴音中频调频信号，在CPU的控制下经VC09混频，都变换为5.5MHz，再送回主中频组件，由主中频组件中的TA8800N限幅放大、鉴频后输出音频信号。

　　下面仅就插接件XSC01A的各脚功能作简要介绍：（1）脚NTSC SIF IN为NTSC-M制第二伴音中频信号（4.5MHz）输入端，来自主路中频组件的（12）脚；（2）脚为D/K、I、B/G制第二伴音中频信号（6.5MHz/6.OMHz/5.5MHz）输入端，来自主路中频组件的（14）脚；（3）、（10）脚接地；（6）脚为12V供电端；（9）脚为混频后的5.5MHz伴音中频信号输出端，去主路中频组件的（18）脚；（8）、（7）、（5）、（4）脚为SIF-1～SIF-4控制信号端，！来自CPU的（16）～（19）脚。在四种不同的制式下，SIF-1～SIF-4的控制电平如下表所示。
