康佳采用TA8880单片机芯的彩电资料

来源：本站整理作者：佚名 2011-01-07 07:41:46

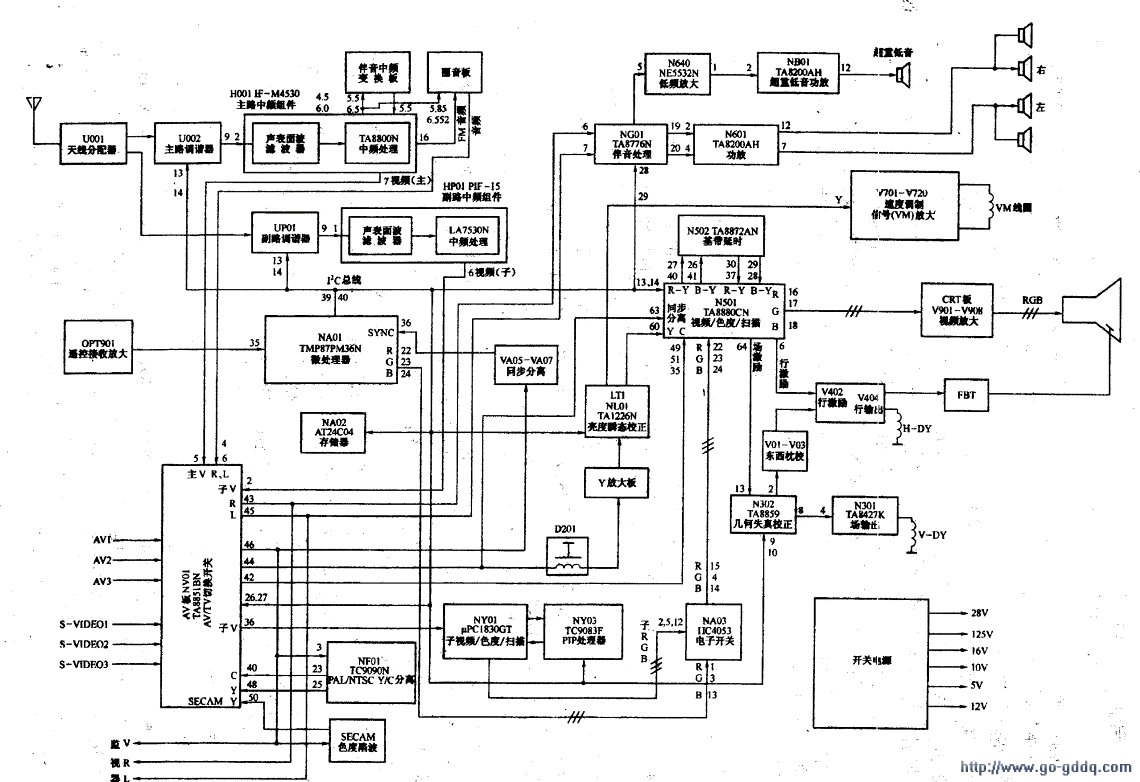

　　康佳T3888N型彩色电视机整机主要电路组成如下图所示。

　　从图中可以看出，康佳T3888N型彩色电视机主要由天线分配器UO01、主路和副路调谐器（U002、UP01）、主路和副路中频组件（HO01、HP01）、AV/TV切换电路NV01（ TA8851BN）、小信号处理集成电路N501 （TA8880）、Y/C分离电路NF01 （TC9090N）、亮度信号瞬态校正电路NL01 （TA1226N）、画中画处理板（NY01、NY03等）、伴音中频变换板、丽音板、伴音处理电路NG01 （TA8776N）、重低音低频放大电路N640 （NE5532N）、重低音功放NB01（ TA8200AH）、音频功放N601 （TA8200AH）、几何失真校正电路N302 （TA8859）、场输出N301 （TA8427K）、行输出、末级视放、微处理器NA01（TMP87PM36N）、存储器NA02（ AT24C04）和开关电源等几部分构成。
