康佳采用TDA9383超级芯片彩色电视机电路组成方框图
来源:本站整理  作者:佚名  2011-01-10 08:35:29

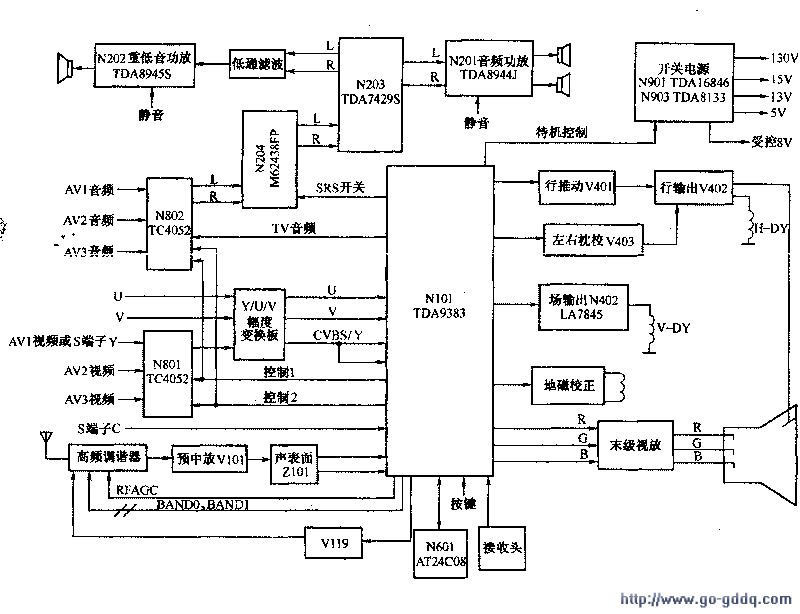

  康佳TDA9383超级芯片彩色电视机主要电路组成如下图所示。

  从图中可以看出,康佳TDA9383超级芯片彩色电视机主要由电子调谐器、超级芯片N101( TDA9383)、SRS 3D音频处理电路N204 (M62438FP,部分机型有)、立体声音频处理电路N203 (TDA7429S)、双路音频功放N201(TDA8944J)、重低音功放N202(TDA8945S,部分机型有)、行输出、场输出N402 (LA7845)、AVl/AV2/AV3视频切换N801 (TC4052),TV(L/R) /AV1 (L1/R1) /AV2 (L2/R2) /AV3 (L3/R3)音频切换N802 (TC4052)、末级视放和开关电源N901 (TDA16846)、N903 (TDA8133)等组成。
