一、遥控电路的组成

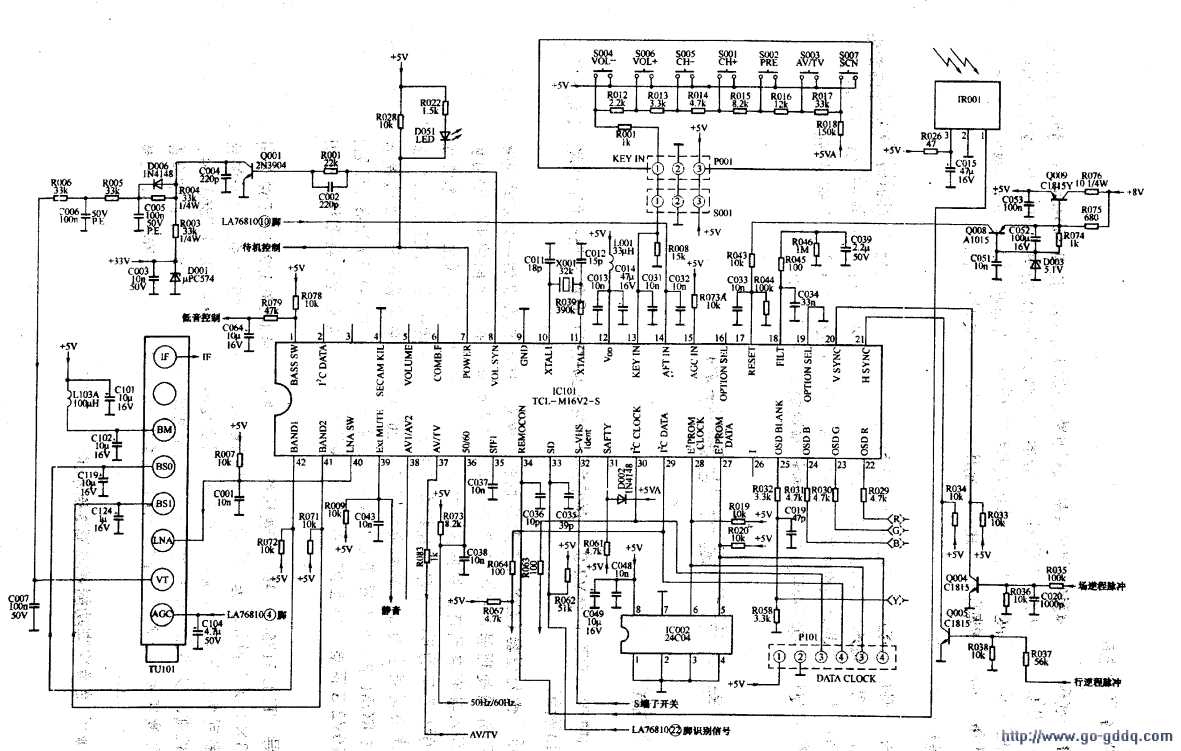

遥控电路由CPUIC101 (TCL-M16V2-S)、存储器IC002 (24C04)及红外遥控信号接收器组成,电路如下图所示。
重点提示 微处理器( CPU)是整机控制的中心,电视机具有的一切功能及操作程序均离不开微处理器。微处理器必须写入相应的操作程序才能使用,空白微处理器一旦写入具有自己特点的操作程序后,就不能改动了,电视生产厂家在空白的微处理器芯片上写入不同的操作程序,就拥有了具有自己特色的芯片。TCL-2175E型彩色电视机选用了三洋公司推出的8位单片微处理器LC863328,并将本公司开发的控制软件掩膜于LC863328的ROM中,写入程序后,TCL公司将它定名为TCL-M16V2-S。可见,LC863328和TCL-M16V2-S两者不能互换。另外,后缀不同的微处理器也不能互换,原因是软件不同。
提示与引导TCL-2175E型彩色电视机所采用的微处理器LC863328是三洋公司生产的LC8633××系列微处理器中的一种,LC8633××广泛用于国产新型数码彩色电视机中。该系列微处理器所包含的主要型号有LC863316、LC863320、LC863324、LC863328及LC863332等。这类微处理器的硬件结构基本相同,只是内部ROM容量略有区别,CPU型号的后两位数实际上反映了芯片内ROM的容量,如该机采用的LC8633,28,内部ROM容量为28KB。
TCL-M16V2-S引脚功能及实测数据如下表所示。
脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
1 | 低音控制开关 | 0 | 22 | R屏显输出 | O |
2 | 空 | 23 | G屏显输出 | O | |
3 | 空 | 24 | B屏显输出 | O | |
4 | 接地 | O | 25 | 屏显消隐脉冲输出 | 0 |
5 | 音量PWM输出,未用 | 26 | 空脚 | ||
6 | 空 | 27 | 存储器数据 | 4.7 | |
7 | 待机控制输出 | 5 | 28 | 存储器时钟 | 4.8 |
8 | VT(调谐)电压输出 | 4 | 29 | IIC总线数据端 | 5 |
9 | 接地 | 0 | 30 | IIC总线时钟端 | 4.8 |
10 | 接32kHz晶体 | 1.4 | 3l | 保护信号输入 | 5,0 |
11 | 接32kHz晶体 | 2.2 | 32 | S端子开关输入 | 5 |
12 | 接5V电源 | 5 | 33 | 同步识别输入 | 1.2 |
13 | 本机键控输入 | 0.3 | 34 | 红外遥控输入 | 4.2 |
14 | AFT电压输入 | 2.3 | 35 | 伴音中频识别输入 | 5 |
15 | AGC输入 | 1.3 | 36 | 50Hz/60HZ场频控制输出 | 0 |
16 | 空脚 | 37 | AV/TV控制输出 | 0 | |
17 | 复位电压输入 | 5,0 | 38 | AV1/AV2控制 | 0 |
18 | 滤波电路(PLL滤波) | 3.2 | 39 | 静音控制 | 0 |
19 | 自选模拟量 | 0 | 40 | 去高频头LNA端 | 5 |
20 | 场同步脉冲输入 | 4.7 | 41 | 波段控制2 | 5 |
2l | 行同步脉冲输入 | 4.1 | 42 | 波段控制1 | O |
二、CPU的工作条件
1.供电电路CPU的(12)脚为供电端,所需的+5V供电电压由Q009的发射极提供。
2.复位电路CPU的(17)脚是复位端,当+5V电源电压未上升到稳定值时,D003截止,Q008也截止,(17)脚为低电平,使CPU复位;D003一旦导通,则Q008处于饱和导通状态,此时+5V电压加到CPU的(17)脚,使CPU开始执行程序。当电源断开时,+5V电压逐渐下降,当它下降到复位工作电压时,D003截止,使Q008截止,因此CPU的(17)脚突然变为OV,迫使程序停止执行,这样可使CPU免受干扰影响,并处于复位状态。
3.振荡电路在CPU内部设有时钟发生器, 能产生系统工作时所需的时钟脉冲。时钟发生器采用PLL锁相方式,接在CPU(10)、(11)脚外围的XO01 (32kHz)与内部电路构成32kHz基准振荡器。产生的32kHz振荡信号用来锁定时钟发生器,以稳定时钟脉冲的频率和相位。接在CPU(18)脚外围的RC网络为PLL环路滤波器,它将PLL环路所产生的误差电压转化为直流电压,用来控制时钟发生器。
三、存储器电路
存储器采用24C04,其容量为4KB即512x8比特(1KB=128x8比特),所存储的数据可随时被CPU读写。
四、操作指令电路
遥控信号输入电路由红外接收电路IR001来完成,接收的遥控脉冲指令经处理后提供给CPU的(34)脚,经识别后完成对电视机各种功能的控制。
CPU的(13)脚为操作按键指令输入脚,当按下按键时,CPU的(13)脚根据检测到的电平大小,经内部电路处理后,通过IIC总线和接口电路完成相应的功能。
五、控制电路
1.频段选择VLO VH、UHF控制电路频段选择信号由CPU的(41)、(42)脚输出,加到高频头的BS1、BSO端,经高频头内部控制电路控制后,使高频头工作在相应的频段。需要说明的是,该机高频头比较特殊,且采用了5V供电,维修和代换时应注意。
2.调谐电压产生电路CPU的(8)脚为调谐电压(PWM)输出端,输出的5~0V调宽脉冲信号,加到QO01基极,使其集电极输出0~30V调宽脉冲电压。该电压经R004、C005、R005、C006、 R006、C007组成的三级RC低通滤波器滤波,形成0~30V的直流调谐电压,加到高频调器的VT端,实现频道调谐。
3.自动搜台控制电路和自动搜台控制电路相关的引脚主要有以下几个:
(1)识别信号输入脚;CPU 的(33)脚是同步脉冲输入端,用作信号识别。
(2)AFT信号输入脚:CPU的(14)脚为AFT信号输入端,在自动搜台时,用来确认搜台是否准确和是否进行存台操作。
CPU收到自动搜台指令时,从其(8)脚VT端输出5~0V变化的调谐电压,经外部积分和三极管倒相,将33V电压变成0~30V可变的调谐电压送至调谐器,此时,机器从L段低端向高端开始搜索。
当调谐器调谐电压变化到某一电压,电视屏幕刚出现图像信号时,LA76810的(22)脚输出的同步信号加到CPU的(33)脚,作为电台识别信号。若检测到同步信号,则搜索速度放慢,以便进行下一步精确调谐,这时,LA76810的(10)脚输出的AFT电压送到CPU的(14)脚,经CPU运算处理后,确定调谐频率的最佳点,并发出指令,将最佳的调谐点存入存储器,同时屏幕上频道号自动加1。
正常收看时,CPU根据(14)脚输入的AFT信号,经CPU运算处理,并与电压合成调谐用的脉宽调制输出相叠加后,从(8)脚输出准确的调谐电压,对高频头实施精确的调谐。
4.其他控制电路CPU还有一些控制输出脚,如待机控制、静音控制、低音控制、AV/TV控制、50Hz/60Hz场频控制等,这些引脚的控制过程在前面相关电路中已有介绍,这里不再分析。
六、屏显电路
来自场输出电路LA7840的(7)脚的场逆程脉冲加到Q004的基极,经Q004倒相放大后,由CPU的(20)脚输入,以确定图像扫描的开始。来自行输出变压器(3)脚的行逆程脉冲加到Q005的基极,经Q005倒相放大产生的行频脉冲,由CPU的(21)脚输入,用于判断图像扫描的纵向位置。CPU采用内置式字符时钟信号发生器,无需外接字符时钟信号振荡网络。字符时钟经分频和整形后,送至字符发生电路,以控制字符的读出速度。显示的字符形状数据存储在CPU内部的ROM中,在字符显示期间,按时钟脉冲节拍可读出ROM中的字符数据,从(22)。、(23)、(24)、(25)脚输出R. G、B字符信号釉字符消隐信号,输入到LA76810的(14)、(15)、(16)、(17)脚,经内部切换开关切换后;从LA76810的(18)、(19)、(20)脚输出。
