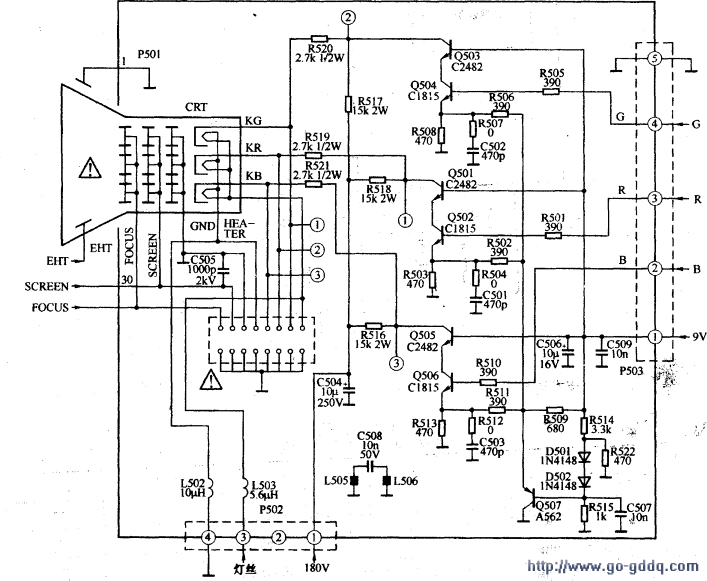

末级视放电路采用共射一共基级联宽频带放大器，使视频放大器的带宽提高到8MHz，输出基色信号的幅度可达100V，电路如下图所示。

　　1.视频放大电路
　　
　　6只三极管Q501～Q506组成三组共射一共基放大电路，其中，Q501与Q502组成一组共射一共基联放电路，用于R放大。Q502为共射放大器，Q501为共基放大器。当它们组成联放电路时，不但能保证放大器的总增益，还能展宽电路的通频带。同理，Q503与Q504、Q505与Q506也分别构成共射一共基联放电路，分别用于G和B放大。

　　2.恒压偏置电路
　　
　　末级视放电路采用直接耦合方式，偏置稳定性十分重要，所以，该机采用了恒压偏置电路，由Q507、D501、D502等组成。其工作原理是：9V电压经R514和R522分压，再经D501、D502降压，在Q507的基极上形成固定的电压。Q507的发射极便稳定在比基极高0.7V左右的电压上，这个电压作为Q502、Q504、Q506的发射极偏置电压。
