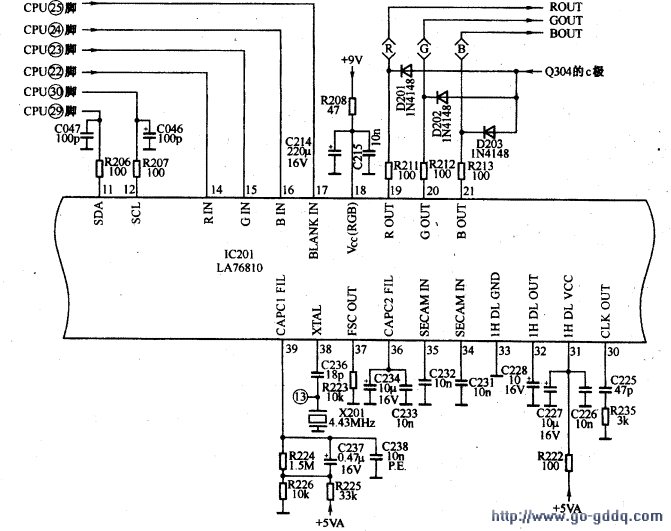

色度信号处理电路如下图所示。

　　1.色度信号处理过程　　
　　
　　进入色度通道的视频信号，经色度带通滤波器取出色度信号，送往自动色度放大电路（ ACC）进行放大，输出幅度稳定的色度信号，送至色度解调电路，解调出R-Y与B-Y信号。

　　R-Y和B-Y信号经钳位后，送到切换开关，与LA76810的（34）脚和（35）脚输入的SECAM制R-Y及B-Y信号进行切换，切换过程可由IIC总线进行控制。切换后的信号送至内部l行基带延时处理电路，通过1行基带延时处理后，输出无失真的R-Y和B-Y信号。R—Y、B-Y信号经对比度、亮度控制后，进入RGB矩阵电路，与Y信号进行矩阵处理，恢复出RGB信号。由于本机无SECAM制功能，（34）脚和（35）脚无B-Y及R-V信号输入，故将此两脚经电容接地。

　　2.副载波恢复电路
　　
　　经ACC放大后色度信号还有一路送往副载波恢复电路，以分离出色同步信号，控制色副载波的频率和相位。LA76810的（38）脚外接的4.43MHz晶振，和内部电路共同产生PAL制解调所需的4.43MHz副载波信号，而NTSC制解调所需的3.58MHz副载波是由内部电路采用频率合成的方式得到的。为了稳定副载波的频率和相位，副载波再生电路中设有两个锁相环路APC1和APC2，LA76810的（39）脚外围的RC网络为APC1低通滤波器，（36）脚外围的电容为APC2滤波电容。

　　重点提示 LA76810只需一只4.43MHz晶振即可得到PAL/NTSC制色度解调所需的副载波信号。同时，该机心4.43MHz晶振还有传统彩色电视机中所不具有的功能。在LA76810内部，图像同步检波电路要对中频放大器送来的图像中频信号和图像中频VCO电路送来的开关信号进行检波，只有当图像中频VCO电路产生的开关信号的频率和幅度达到一定要求时，才能和中频信号在同步检波电路里解调出不失真的视频信号和第二伴音中频信号。而图像检波开关信号的频率则需要把图像中频VCO电路本身的振荡频率和色副载波频率分别分频后再进行鉴相得到误差信号，经LA76810的（50）脚外围元件滤波后得到误差控制电流，再送回图像中频VCO电路，稳定图像中频VCO的振荡频率。本机经过这样的处理后使图像中频VCO具有较大的保持范围，使图像同步检波电路具有良好的抗干扰性。所以如果本机的4.43MHz晶振有故障，除可能出现图像无彩色外，还可能产生搜索不存台、频漂等现象。

　　3.RGB处理电路
　　
　　LA76810的（14）、（15）、（16）脚为字符RGB信号输入端，经内部钳位、OSD对比度控制后加到OSD切换开关，LA76810内部矩阵产生的图像RGB信号也加到OSD切换开关，图像和字符RGB信号在OSD开关中进行切换，切换过程由LA76810（17）脚输入的字符消隐脉冲进行控制。在字符显示期间，字符消隐脉冲为高电平，OSD开关选择字符RGB信号：在无字符显示期间，字符消隐脉冲为低电平，OSD开关选择图像RGB信号，从而形成字符镶嵌在图像上的效果。OSD开关输出的RGB信号，经RGB激励控制和黑白平衡调整后从（19）、（20）、（21）脚输出，送至末级视放电路。
