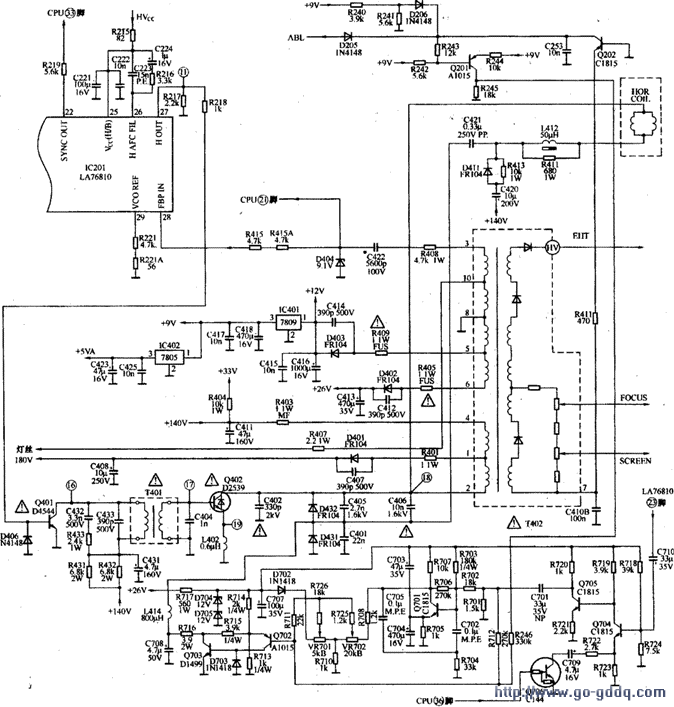

行扫描电路如下图所示。

　　1.行振荡和AFC电路
　　
　　当LA76810的行振荡供电端（25）脚得到SV供电电压后，行振荡电路开始起振。LA76810采用内藏式行振荡电路，振荡元件完全集成在内部，行振荡频率为4MHz，经1/256分频后，得到行频信号，与同步分离电路分离出来的行同步信号一起加到AFC1环路。行同步信号与行频脉冲进行比较，产生误差控制电压，经LA76810的（26）脚外接的阻容元件滤波后，去控制行振荡电路的振荡频率。经AFC1锁相后的行脉冲送到AFC2，电路，在AFC2中与（28）脚输入的行逆程脉冲进行比较，以实现行中心位置的控制。经AFC2锁相后，行脉冲与行逆程脉冲也保持同步关系。由于两级AFC电路的控制，行脉冲的频率和相位十分稳定，这种行脉冲经放火后从LA76810的（27）脚输出，送至行推动电路。

　　同步分离电路分出的另一支路信号从（22）脚输出，加至CPU的（33）脚，作为电台识别信号。

　　2.行激励电路
　　
　　LA76810（27）脚输出的行频矩形波信号经R217、R218分压后送入行推动管Q401的基极，通过改变R217与R218的阻值和比例，可调整输入开关脉冲的幅度，并达到阻抗匹配。为保证行推动管Q401输出的激励信号有足够的幅度和功率，其集电极供电由开关电源输出的140V电压通过R431、R432降压提供，经Q401放大后的行频脉冲由集电极输出，送入行推动变压器T401的初级绕组，经次级绕组加到行输出管Q402基极，使Q402工作于开关状态。

　　C432、R433是为防止行推动管由导通转为截止时，T401初级绕组产生较高感应电动势将Q401击穿而设置的，C431为电源去耦电容。

　　3.行输出电路
　　
　　该机采用了具有左右枕形失真校正作用的双阻尼管行输出电路，Q402为行输出管，C402、C405、C406、C401为行逆程电容，D431、D432为阻尼二极管，C421是S校正电容，它与偏转线圈组成串联谐振回路，用于补偿延伸性失真，L412是行线性校正线圈，用以补偿行扫描电流的非线性失真。

　　行输出电路工作后，在行逆程期间，行输出管的c极产生的高压脉冲经行输出变压器T402变压、整流滤波后产生电视机所需的高、中、低压。

　　4.左右枕形失真校正电路
　　
　　LA76810的（23）脚输出的场频锯齿波电压，经C710耦合到Q704的基极，由Q704、Q705组成级联放大器进行放大，输出的电压经C701耦合后分为两路：一路经R712加到级联放大器Q702、Q703;另一路经 R702加到由Q701、R705、C704、C703等组成的积分电路，把场频锯齿波变为场频抛物线波，从Q701集电极输出后也加到级联放大器Q702、Q703。实际上级联放大器Q702、Q703的输入包括两部分：直流分量和抛物线分量，直流分量可以调整放大器的直流工作点，并由VR701（水平幅度调整电位器）实现。通过调整Q702、Q703的直流工作点，可以改变行扫描电流的幅度，实现光栅水平幅度调整。抛物线分量的幅度调整由VR702（枕形失真校正电位器）实现，改变VR702，可以改变抛物线分量的幅度，经级联放大器Q702、Q703放大后的抛物波信号从Q703的集电极输出，使C708上的电压按下凹场频抛物波规律变化，再经L414耦合，去调制行扫描锯齿波电流的波形，从而达到水平枕校的目的。

　　下图中的Q706为50Hz/60Hz水平枕形失真开关切换管。由于60Hz的NTSC制电视信号的场频、行频都高于50Hz的PAL制电视信号，电子束沿水平和垂直方向的速度较快，它们所产生的枕形失真也史明显。因此60Hz的NTSC制水平枕形失真校正量要求更大。

　　当接收PAL制电视信号时，CPU的（36）脚为低电平，Q706截止，对Q704、Q705的工作状态没有影响。当接收60Hz的NTSC制彩色电视信号时，CPU的（36）脚输出高电平，Q706饱和导通，R722、C709被Q706接地。由R722、C709组成的积分电路，使由Q704基极输入的60Hz的锯齿波的凹凸量增大，枕形失真校正效果也更明显。只要C709容量选择得合适，在50Hz/60Hz不同场频的电视信号重显时，都可以保证光栅满屏，水平光栅枕形失真校正最佳。

　　5.自动宽度控制电路
　　
　　级联放大器Q702、Q703的基极偏置还与Q201的集电檄相接，完成光栅幅度的自动调整，又称自动宽度控制（ AWC）电路。如果没有AWC电路，当光栅亮度增大引起束电流增加时，由于阳极高压降低，偏转灵敏度增加，会引起光栅幅度增大，使图像重显率下降；设置此电路后，当彩色显像管亮度增加时，束电流增加，Q202集电极电压降低，使PNP型晶体管Q201的基极电压上升，正偏减小，Q201集电极电流下降，R245两端电压下降，经R246使Q702、Q703基极偏置下降，增益减小，光栅幅度减小，补偿了由于束电流增大引起的光栅幅度增大，从而基本保持光栅的水平幅度不变，完成了AWC功能。
