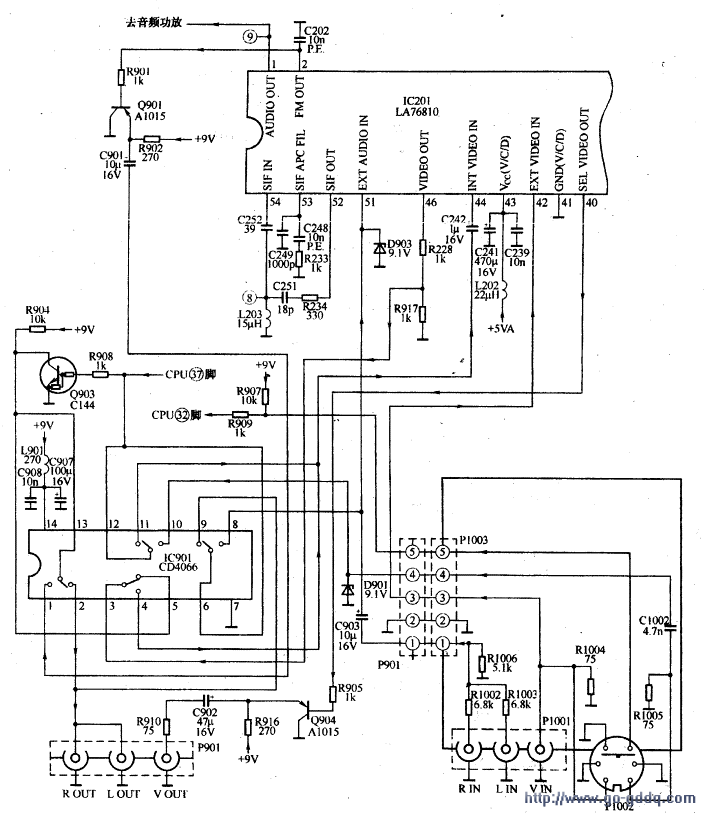

AV／TV切换电路如下图所示。

　　LA76810内部设有音频、视频切换开关，配合IC901 （CD4066）可完成AV/TV音频、视频切换任务。CD4066内部有四组开关，（13）、（5）、（12）、（6）脚为了控制脚。在TV状态下，CPU的（37）脚输出低电平，一方面加到CD4066的（6）、（12）脚，控制（8）脚和（9）脚、（10）脚和（11）脚断开；另一方面加到Q903的基极，Q903截止，其集电极输出的高电平加到CD4066的（13）、（5）脚，控制（1）脚和（2）脚、（3）脚和（4）脚接通。在AV状态下，CPU的（37）脚输出高电平，一方面加到CD4066的（6）、（12）脚，控制（8）脚和（9）脚、（10）脚和（11）脚接通；另一方面加到Q903的基极，Q903导通，其集电极输出的低电平加到CD4066的（13）、（5）脚，控制（1）脚和（2）脚、（3）脚和（4）脚断开。

　　CD4066切换控制情况如下表所示。

　　1.ATV视频切换过程
　　　　
　　当工作于TV状态时，LA76810的（46）脚输出的TV视频信号加到CD4066的（3）脚，由（4）脚输出，经C242耦合后加到LA76810的（44）脚，经钳位后，送入LA76810内部视频切换开关，选择输出TV视频信号，分别送至亮度通道、色度通道及同步分离电路。选择切换后的视频信号还从（40）脚输出，送至机外。切换开关由IIC总线进行控制。

　　当工作于AV状态时，AV视频信号从LA76810的（42）脚输入，经钳位后，也送入LA76810内部视频切换开关，选择输出AV视频信号，分别送至亮度通道、色度通道及同步分离等电路。

　　另外，该机还设有S输入端子，当在AV状态下从S端子输入信号时，S端子的Y信号从LA76810的（42）脚输入，S端予的C信号则加到CD4066的（10）脚，然后从CD4066的（11）脚输出，加到LA76810的（44）脚。在彩色电视机的S输入端子设有一开关，当此开关接通或断开时，产生的低电平或高电平信号即输入到CPU的（32）脚（S端子识别输入端），对外部的Y信号和复合视频图像信号作选择输入。

　　2.AV/TV音频切换过程
　　
　　当工作于TV状态时，LA76810内部的音频切换开关在IIC总线的控制下选择TV音频信号，从（1）脚输出，去音频功放电路进行处理；同时，LA76810的（2）脚输出的音频信号（该音频信号不受内部音频切换开关和音量控制）经Q901射随后加到CD4066的（1）脚，然后从（2）脚输出，送到机外。

　　当工作于AV状态时，从机外R、L插孔输入的左右声道音频信号一方面加到LA76810的（51）脚，LA76810内部的音频开关在IIC总线的控制下选择AV音频信号，从（1）脚输出，加到音频功放电路进行处理；另一方面，从机外R、L输入的音频信号还加到CD4066的（8）脚，然后从（9）脚输出，送到机外。
