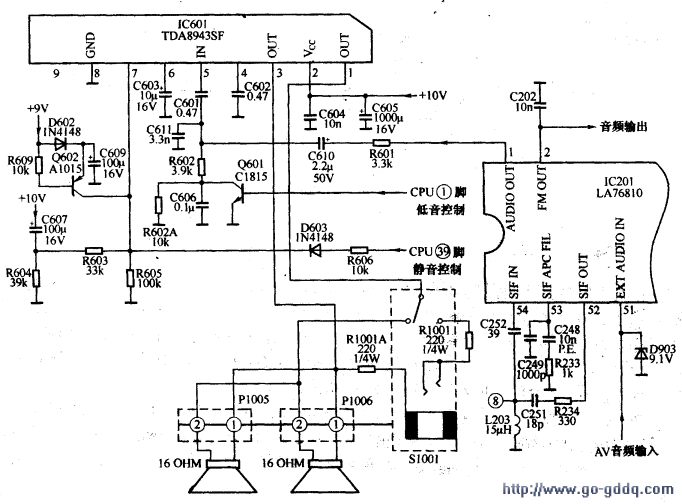

伴音电路如图所示。

　　1.音频解调电路
　　
　　从LA76810的（54）脚输入的信号经内部带通滤波器和PLL电路，选出第二伴音中频信号，再经限幅放大后，送至调频检波电路，解调出TV音频信号，送至内部音频切换开关，与（51）脚输入的AV音频信号进行切换，切换过程受一I2C总线控制。切换后的音频信号经音量控制后，从（1）脚输出，一送至伴音功放电路。

　　音量控制电路可设定为固定增益，也可设定为可变增益。当设定为固定增益时，音量调节将由CPU通过（5）脚输出的PWM控制信号控制功放电路来完成；当设定为可变增益时，音量调节将由IIC总线来完成。该机音量控制则采用了后一种方式，即通过IIC总线来控制。
　　
　　2.音频功放电路
　　
　　该机的伴音功率放大电路以IC601 （TDA8943SF）为核心构成。TDA8943SF引脚功能如下表所示。

　　由LA76810的（1）脚输出的音频信号经R601、C610、 C601耦合，加到TDA8943SF的（5）脚，经功率放大后，从TDA8943SF的（1）、（3）脚输出，推动扬声器工作。

　　加到TDA8943SF的（5）脚的音频信号幅度受Q601等组成的低音扩展开关控制，控制信号来自CPU的（1）脚。当低音扩展开时，CPU的（1）脚输出高电平，使Q601饱和导通，R602经Q601的c-e极接地，则LA76810的（1）脚输出的音频信号适当降低幅度后经C601加到TDA8943SF的（5）脚，以适当降低低音音量，使声音听起来清晰而柔和。当重低音关时，CPU的（1）脚输出低电平，Q601截止，对TDA8943SF的（5）脚输入无影响。

　　TDA8943SF的（7）脚为静音控制端，由CPU的（39）脚进行控制，正常工作时，TDA8943SF的（39）脚为低电平，静音时为高电平。
