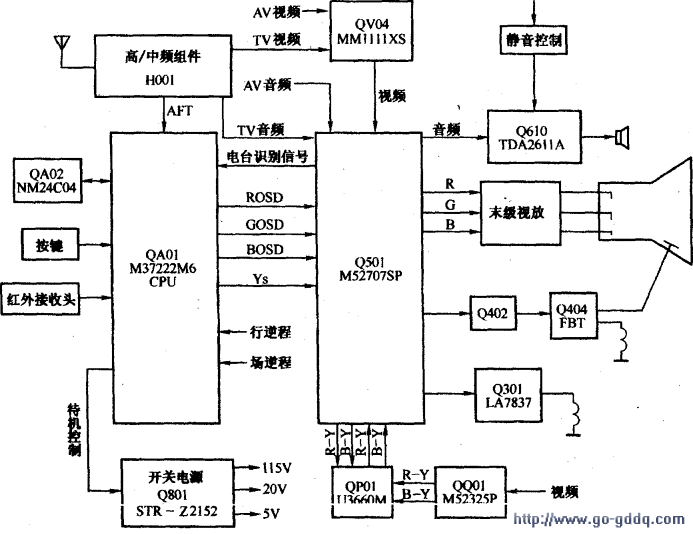

采用M52707SP机心的东芝2150XH型彩色电视机整机主要电路组成如下图所示。
从图中可以看出,东芝2150XH型彩色电视机电路主要由高频和中频处理组件H001、亮度/色度/扫描处理集成电路Q501 (M52707SP)、1行基带延迟QPOI (U3660M)、SECAM解调QQ01 (M52325P)、视频开关QV04 (MM1111XS)、音频功放Q610 (TDA2611A)、末级视放、行输出、场输出Q301( LA7837)、微处理器(M37222M6)和开关电源Q801( STR-22152)等几部分组成。
