东芝2150XH型彩色电视机开关电源以新型半桥式变换厚膜电路Q801‘（STR-22152）为核心构成，是典型的并联他激式开关电源。
一、STR-22152简介

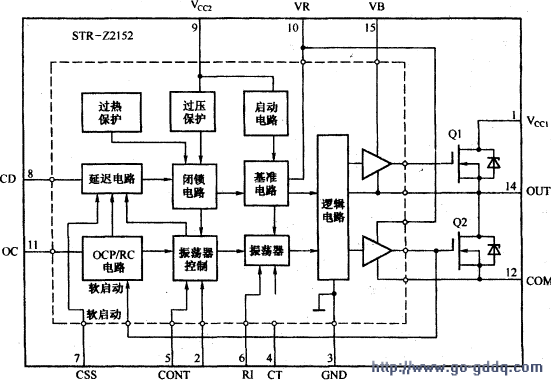

STR-22152内含双MOS场效应开关管，且双MOS场效应管工作于交替轮流导通状态，因此，由STR-22152构成的电源不但输出功率大，而且对开关管的耐压值要求较低，一使工作可靠性大大增强。STR-22152内部电路框图如右图所示，引脚功能和实测数据如下表所示
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 正电源输入 | 300 | 9 | 控制电路供电 | 16.8 |
| 2 | 场效应管输出信号反馈输入 | 10 | 内部基准电路电压 | ||
| 3 | 地 | O | 11 | 过流保护检测输入 | 0.1 |
| 4 | 接振荡定时电容 | 12 | 负电源输入 | O | |
| 5 | 振荡器控制，用于稳压与待机控制 | 4.7 | 13 | 空 | |
| 6 | 接振荡定时电阻 | 5.3 | 14 | 场效应管变换控制输出 | |
| 7 | 接软启动电容 | 4.7 | 15 | 自举升压 | |
| 8 | 接延迟电容 | 1.3 |
二、启动与振荡电路
接通电源开关后，220V交流电压经C801、R801、T801滤除电网中的高频杂波后，一路由D801整流后，在滤波电容C810上产生300V左右的直流电压，加到STR-Z2152的（1）脚内部场效应开关管漏极；另一路通过D801中一个臂的整流管进行半波整流后，经R861限流和C877滤波，在C877两端形成16V左右的电压，加到STR-22152的（9）脚，使STR-Z2152内部振荡器开始工作。
提示与引导S IR-22152的（7）脚为软启动端，外接软启动元件R863、C866。刚开机时，C866上的压降为零，因此（5）脚电压经R863给C866充电，使得（5）脚电位下降，以实现启动控制功能。
STR-Z2152内部的振荡器为一双稳态触发电路，通过内部恒流源对（4）脚外接的定时电容C862进行充电和放电来产生锯齿波电压，其振荡频率由STR-22152的（4）、（6）脚外接的C862、R867和内部等效电阻时间常数来决定。
STR-22152内部振荡器振荡后，产生的锯齿波振荡信号经施密特触发电路整形，变换成PWM方波脉冲，再经逻辑电路整形处理、驱动电路放大，加到两只场效应管Q1、Q2的栅极，控制Q1、Q2轮流导通。Q1导通期间，电流从STR-Z2152的（1）脚进、（14）脚出，经开关变压器T862的4-5绕组对C870充电；Q2导通期间，C870放电，电流流过T862的5-4绕组，进入STR-22152的（14）脚，再从（12）脚流出形成回路。流过T862,绕组的电流在其他绕组上感应出脉冲电压，经整流滤波后，为负载供电。
当开关电源正常工作后，T862的2-3绕组上感应出的脉冲电压经D864、C868整流滤波后，在C868上产生约32V的直流电压，再经D872、Q872组成的串联稳压电路稳压后，形成约16.8V的直流电压，加到STR-22152的（9）脚，以取代R861启动电路。
提示与引导STR-22152的（15）脚为自举升压脚，外接自举升压元件D862、R862、C863。当Q2导通时，Q872的发射极输出的16.8V电压经D862、R862及STR-22152的（14）脚内部Q2管给C863充电，使C863两端充有约15V电压；当Q1导通时，（14）脚电压接近于（1）脚的300V电压，此时D862截止，使（15）脚的电压等于C863两端的电压（约15V）加上（14）脚上的300V电压，即（15）脚电压升到315V左右。
三、稳压控制电路
改变STR-22152内部恒流源对C862的充电电流大小，就可改变振荡电路输出的脉冲频率与宽度，而STR-22152内部恒流源电路受其（5）脚流出的电流大小控制，因此只要改变STR-Z2152的（5）脚输出电流的大小，就可实现该开关电源的稳压控制功能。具体工作过程是：
当115V主电压升高时，误差取样放大器Q883的B端电压上升，C端电压下降，使光电耦合器Q862的（1）、（2）（脚内发光二极管的电流增大，光敏三极管c-e结电阻减小，从STR-Z2152的（5）脚流出来的电流增大，控制内部振荡器输出的振荡频率和脉宽降低，内部开关管Q1、Q2导通时间缩短，115V直流电压下降，直到稳定为止。反之亦然。
四、待机控制电路
CPU的（7）脚为待机控制端，正常工作时输出高电平，控制Q830、Q843导通，Q843集电极输出低电平。一路加到-Q432的基极，使Q432截止，对由Q430、D431等构成的9V稳压电源无影响，即Q430的发射极能输出正常的9V电压，为M52707的行电源供电。Q843的集电极低电平还有一路经R848加到6.2V稳压管D846的负极，使D846不能导通，对稳压控制电路没有影响。
待机时，CPU的（7）脚输出低电平，控制Q830、Q843截止，Q843集电极为高电平。一方面控制Q432导通，其集电极输出低电平，使Q430截止，Q430发射极不能输出9V电源，M52707因得不到9V的行供电使行振荡电路停止工作：另一方面，Q843的集电极高电平还导致6.2V稳压管D846导通，进而控制Q846导通，Q846集电极输出低电平，使光电耦合器Q862内部的发光二极管电流大增，通过STR-22152的（5）脚控制开关电源输出电压降低到正常工作时的一半左右。
重点提示 Q840（L78MR05FA）为具有复位功能的5端5V稳压器，其（1）脚为输入端，（2）脚外接延时电容，（3）脚接地，（4）脚为复位输出端，主要为CPU提供复位信号，（5）脚为SV输出端，主要为CPU提供供电电压。正常工作时，Q840的（1）脚输入电压为20V，待机时，Q840的（1）脚的输入电压为10V左右。所以不管是正常状态还是待机状态，Q840的（5）脚均能输出SV的工作电压，以确保CPU在待机状态下仍能正常工作。
