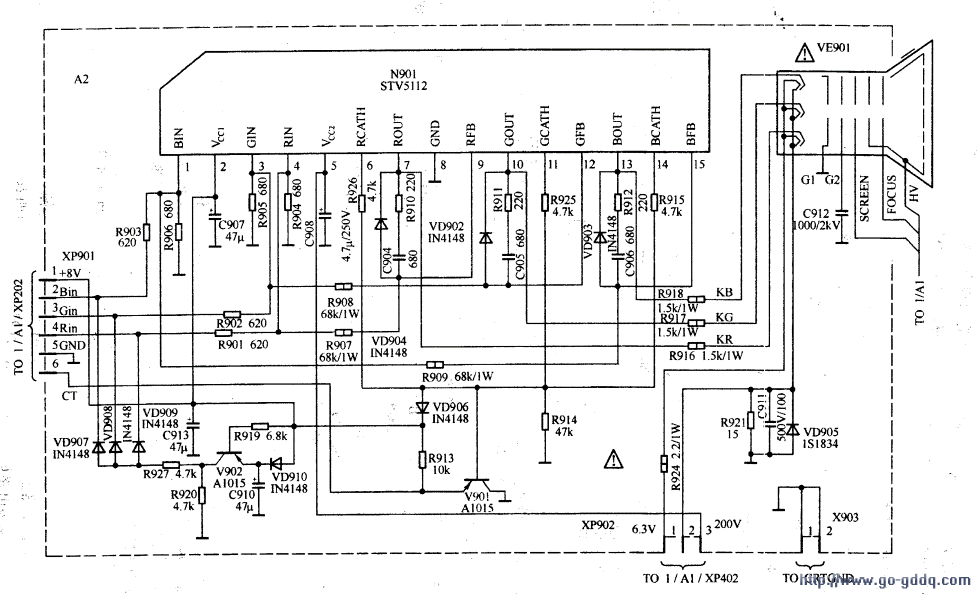

末级视放电路以N901 （STV5112）为核心构成，如下图所示。
STV5112是一个三通道末级视放电路，它可以直接激励彩色显像管的三个阴极，并具有抗打火保护功能。STV5112引脚功能和实测数据如下表所示。
1.视频放大电路
RGB三基色信号由STV5112的（4）、（3）、（1）脚输入，经输入端差分放大器放大后，加到内部末级视频放大管，输出的信号从（7）、（10）、（13）脚加到彩色显像管的R、G、B阴极。（9）、（12）、（15）脚为反馈输出端，经外电路反馈到R、G、B三基色信号输入端（1）、（3）、（4）脚，其中直流负反馈可以稳定视频放大器的直流工作点，交流负反馈可以展宽高电平视频放大器的视频带宽。三路视频放人器的带宽为8MHz。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 蓝基色信号输入 | 2 | 9 | 红基色反馈输出 | 172 |
| 2 | 低压供电8V | 8 | 10 | 绿基色驱动输出 | 172 |
| 3 | 绿基色信号输入 | 2 | 11 | 绿阴极电流 | 5.7 |
| 4 | 红基色信号输入 | 2 | 12 | 绿基色反馈输出 | 172 |
| 5 | 高压供电200V | 195 | 13 | 蓝基色驱动输出 | 158（蓝背景） |
| 6 | 红阴极电流 | 5.7 | 14 | 蓝阴极电流 | 6.2 |
| 7 | 红基色驱动输出 | 172 | 15 | 蓝基色反馈输出 | 172 |
| 8 | 接地 | O |
2.黑电流稳定电路（连续阴极校正电路）
在STV2246内部的RGB输出级设置了一种自动黑电流稳定电路或连续阴极校正电路。
从STV2246的（32）、（31）、（30）脚输出到STV5112，再由STV5112的（6）、（11）、（14）脚输出阴极电流，经R926、R925、R915输出后由R914转换为电压，再经V901组成的射随器射随后，‘送回STV2116的（33）脚检测端，与三枪统一的标准电压分别进行比较，微调偏置电平和驱动电平，直至偏置环和增益环三枪平衡且稳定为止。
