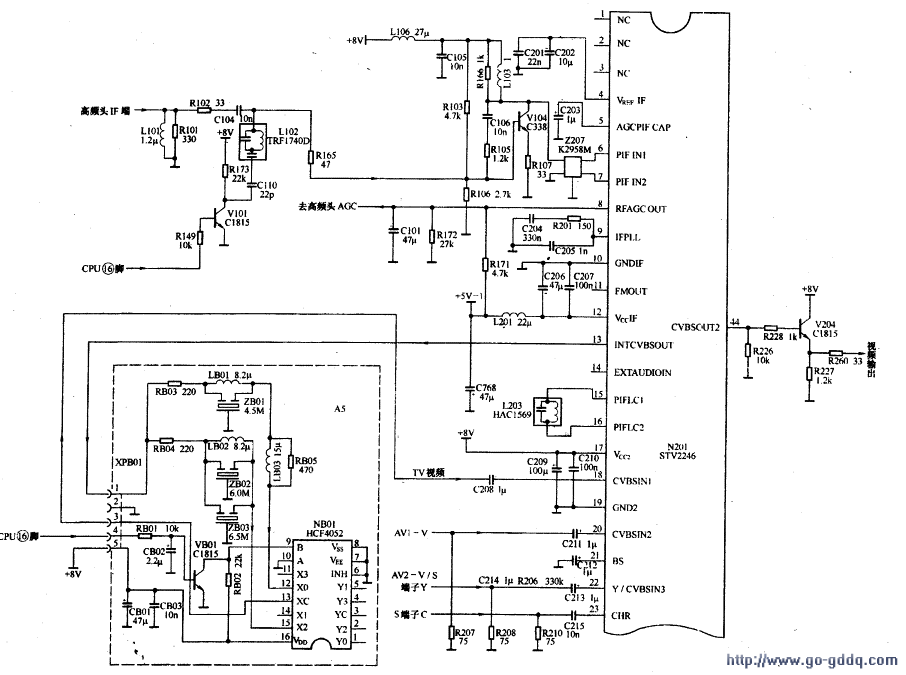

图像中频处理电路如下图所示。

　　1.视频检波电路
　　
　　从高频头IF端送出的中频信号由C104耦合后，加到预中放管V104的基极，放大后的中频信号送入声表面滤波器2207，经滤波后送到STV2246的（6）、（7）脚。在预中放管V104的输入端设有Vl01等组成的控制电路，用以改变高频头IF端输出的中频曲线，使之满足NTSC制式的接收要求。

　　送至STV2246的（6）、（7）脚的图像中频信号，在电路内部放大后，通过PLL同步锁相解调，再经放大处理后由STV2246的（13）脚输出CVBS全电视信号。STV2246的（15）、（16）脚外接的L203谐振于图像中频的频率38MHz，以满足同步检波的需要。

　　2.AGC电路
　　
　　STV2246内检波后的视频信号还送至AGC电路，由AGC电路分离出视频信号中的同步头，并对同步头进行放大，再经峰值检波和低通滤波后，形成中放AGC电压，用来控制中放电路的增益。接在（5）脚外围的C203为中放AGC滤波电容，其上电压随输入信号强弱的不同而不同。中放AGC电压还经RFAGC电路处理后得到RFAGC电压，从（8）脚输出，送至高频调谐器，以控制高放级的增益。

　　3.制式切换电路
　　
　　制式切换电路以NB01 （HCF4052）为核心构成，NB01输入/输出情况如下表所示。

　　制式切换过程如下：STV2246的（13）脚输出CVBS信号，一路经ZB01 （4.5MHz）陷波，得到比较纯净的视频信号，加到NB01（HCF4052）的（17）脚，；另一路经ZB02 （6.OMHz）、ZB03（ 6.5MHz）陷波后加到NB01的（15）脚，经NB01切换后从（13）脚输出，由C208耦合到STV2246的（18）脚，作为TV视频信号输入。

　　电路中，VB01为制式控制管，由CPU的（16）脚进行控制，当接收NTSC-M制信号时，CPU的（16）脚输出高电平，VB01导通，其集电极输出低电平，加到NB01的（9）脚，由于NB01的（6）、（10）脚均接地，因此，NB01的（12）、（13）脚接通；当接收PAL-D/K或PAL-I制信号时，CPU的（16）脚输出低电平，VB01截止，其集电极输出高电平，加到NB01的（9）脚，控制NB01的（15）、（13）脚接通。

　　4.视频AV/TV切换电路
　　
　　STV2246的（18）脚为TV视频信号输入端，（20）脚为AV1视频信号输入端，（22）脚为AV2视频信号或S端子Y信号输入端，（23）脚为S端子C信号输入端。（18）、（22）、（20）脚输入的视频或Y信号经STV2246内部视频开关切换后，一路从（44）脚输出，经V204缓冲后送AV视频输出端子；第二路送内部同步分离电路；第三路去亮度信号处理电路；第四路和（23）脚输入的S端子的C信号再次切换后送色度信号处理电路。
