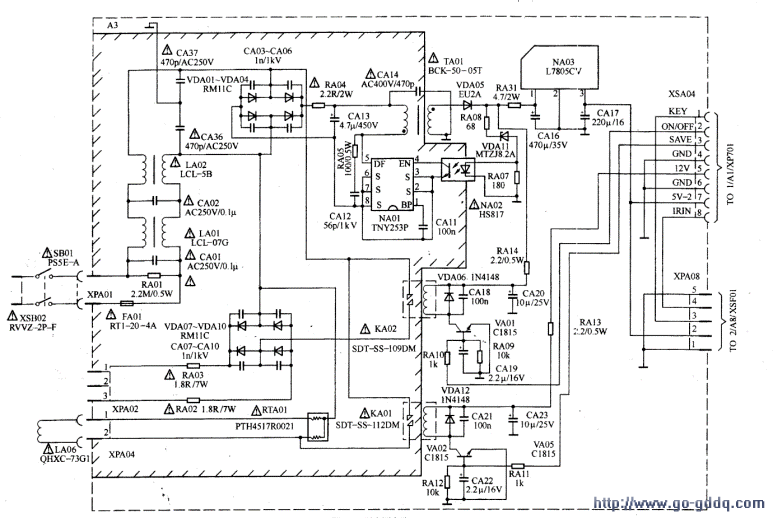

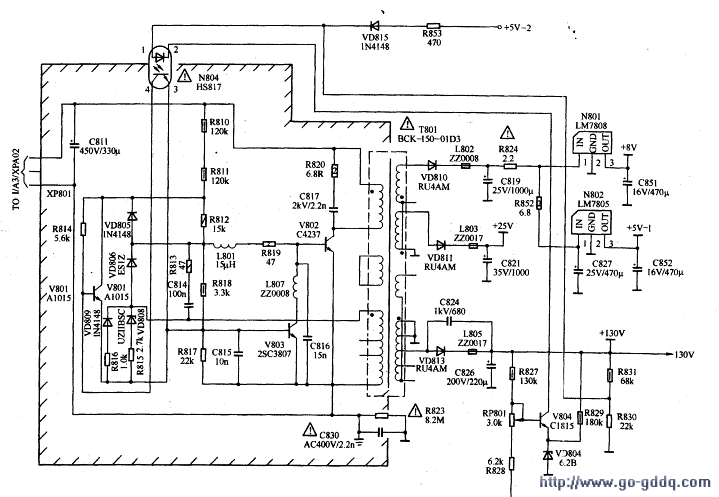

海信TC2911G型彩色电视机采用了主、副电源电路，其中主电源设在Al板，为整机供电，副电源设在A3板，主要为CPU供电。主、副电源电路如上图和下图所示。

　　一、主电源电路
　　
　　该机主电源采用常见的A3电源。

　　二、副电源电路工作原理
　　
　　副电源电路以NA01 （TNY253P）为核心构成，主要输出+5V工作电压，为CPU、存储器等电路供电。

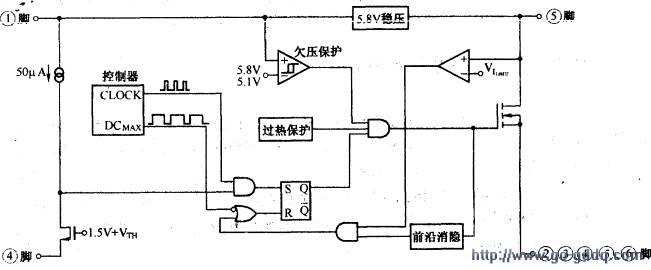

　　TNY253P内含振荡电路（振荡频率44kHz）、700V高压MOS场效应开关管、电流限制和过热保护电路。TNY253P内部电路框图如右图所示，引脚功能如下表所示。

　　副电源工作过程如下：接通电源开关后，220V交流电压经互感滤波器LA01、CA01、RA01、CA02、LA02、CA36、CA37滤除交流电压中的高频干扰后，经VDA01～VDA04整流、RA04限流、CA13滤波，在CA13两端产生约300V的直流电压。经开关变压器TA01的初级绕组加到NA01 （TNY253P）的（5）脚，控制。TNY253P进入工作状态，TA01次级输出的脉冲电压经VDA05整流、RA31限流、CA16滤波后输出直流电压，再经NA03 （L7805）稳压后输出5V工作电压，为CPU、存储器等电路供电。

　　TNY253P的（4）脚为开关管驱动脉冲启动脚，用于稳压控制。（4）脚内部输入级是一个源极　　跟随器电路，导通电平设置为1.5V。TNY253P在内部时钟脉冲的控制下驱动开关管，在每个时钟脉冲的上升沿时刻，控制电路都要对（4）脚输入进行取样，如果（4）脚为高电平，则在本时钟周期内允许开关管导通；如果（4）脚为低电平，则在本时钟周期内不允许开关管导通。因此，当输出电压升高时，经RA08、稳压管VDA11和RA07分压，使光电耦合器NA02内发光二极管正极电压上升，发光二极管发光强度增大，使NA02光敏三极管导通程度加大，控制TNY253P的（4）脚电压降低，使TNY253P内部开关管截止，副电源输出电压降低。当输出电压降低到正常值时，通过控制TNY253P的（4）脚，又使TBY253P内部开关管导通，从而达到稳压的目的。

　　另外，若在稳压期间输出电压仍然过高，则通过控制TNY253P的（4）脚，可使开关管持续截止，副电源停止输出，从而达到过压保护的目的。

　　三、待机控制电路
　　
　　正常工作时，CPU的（38）脚输出高电平，VA01导通，其集电极输出低电平，继电器KA02线圈得电，其内部触点吸合，220V交流电压经VDA07～VDA10整流、RA02限流后加到主电源电路，使主电源正常工作。

　　待机时，CPU的（38）脚输出低电平，VA01截止，其集电极输出高电平，继电器KA02线圈断电，其内部触点断开，220V交流电压经VDA07～VDA10整流后不能加到主电源电路，主电源停止工作。

　　四、自动消磁电路
　　
　　该机的消磁电路采用由CPU和继电器组成的自动消磁电路。具体工作过程是：在进入开机状态的瞬间，CPU消磁控制端（39）脚输出高电平，VA02导通，其集电极输出低电平，12V电压经RA13、继电器KA01线圈、VA02的c-e结构成导通回路，于是KA01的驱动线圈中有磁场产生，使得KA01的交流触点被吸合。交流触点被吸合后，消磁电路被接入电路中。

　　此时，利用消磁电阻RTA01的热敏性能，可在消磁线圈中产生交变磁场，完成对显像管及其附件的消磁过程，约2秒后，CPU的（39）脚变为低电平，继电器KA01的交流触点释放，消磁过程结束。
