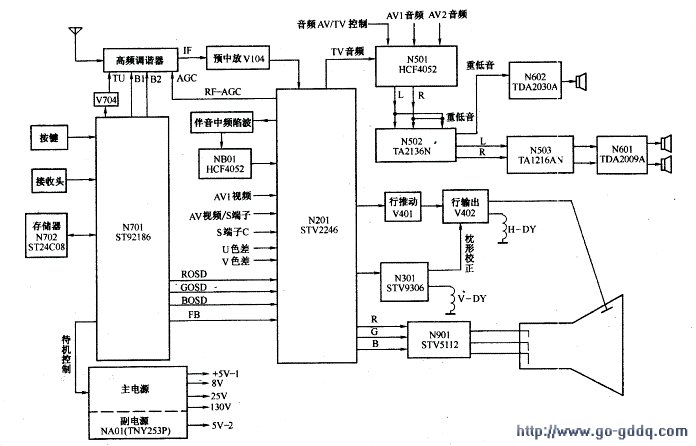

采用STV2246单片机心的海信TC2911G型彩色电视机整机主要电路组成如下图所示。
从图中可以看出，海信TC2911G型彩色电视机主要由电子调谐器、小信号处理集成电路N201（ STV2246）、制式切换电路NB01 （HCF4052）、音频AV/TV切换电路N501（ HCF4052）、SRS处理器N502（ TA2136N）、音频处理电路N503（ TA1216AN）、音频功放N601（ TDA2009A）、重低音功放N602（ TDA2030A）、行输出、场输出N301（ STV9306）、末级视放N901（ STV5112）、微处理器N701 （ST92186）、存储器N702 （ST24C08）和主副开关屯源等几部分组成。
