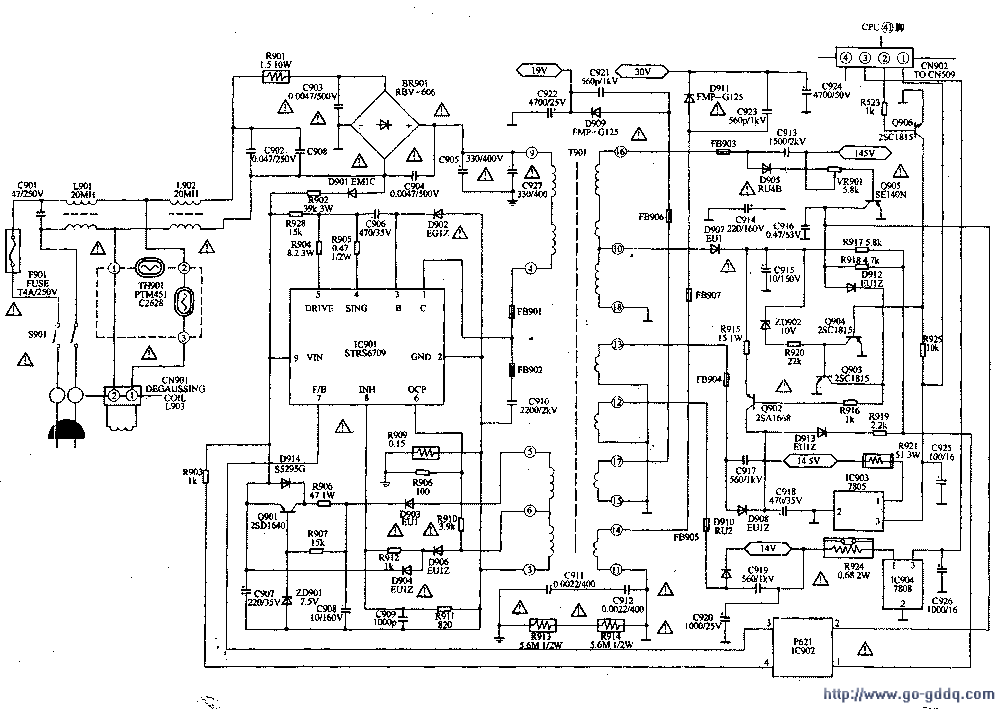

海信TC3436彩色电视机采用了由日本山肯(SANKEN)公司牛产的厚膜电路STRS6709组成的变频式他激型开关电源，电源电路如下图所示。

　　STRS6709内置芯片超温保护、启动电压检测、过压保护、过流保护等多种保护电路，功能比较完善，因此，在国产彩色电视机中得到了较多的应用。

　　一、启动与振荡电路
　　
　　220V的交流电源电压经过电源开关S901、电源保险丝F901以及由C901、L901、L902、C902等组成的脉冲干扰抑制电路，进入由BR901组成的桥式全波整流电路。再经C905滤波，产生300V左右的电压，由开关变压器T901的94绕组，加到IC901( STRS6709)的(1)脚（内接开共功率晶体管集电极）。与此同时，电源输入端电压经D901整流、 R902限流，对C907充电，当STRS6709的(9)脚电压达到8.0V时，完成开关电源的启动。同时通过集成电路内部电路使开关电源的振荡电路开始工作，脉冲振荡电压经过STRS6709内部的均衡驱动电路，由(5)脚输出开关脉冲，经过外电路R904、C906加到STRS6709的(3)脚，STRS6709的(3)脚接功率开关晶体管基极。在开关脉冲的作用下，开关管时而导通，时而截止，在开关变压器的初级绕组9-4脚上激起高频开关脉冲，并在开关变压器次级绕组上感应出脉冲电压，经过各自的整流、滤波、稳压电路，输出145V、14.5V、14V、30V、19V等电压供负载使用。

　　开关电源工作后，T901的5-3初级绕组产生的脉冲电压，经D903整流、C908滤波，再经由Q901、ZD901、C907组成的简单稳压电路稳压，产生8V左右的电压，加到STRS6709的(9)脚，接替STRS6709的(9)脚的工作电源。

　　二、稳压控制电路
　　
　　STRS6709的(7)脚为稳压控制输入端，Q905用于电压调整及稳压。当某种原因使145V电压升高时，经VR901使Q905导通量增大，光耦IC902内部发光二极管电流增大，IC902的(3)、(4)两端等效阻抗下降，STRS6709的(7)脚电压升高，控制内部开关管导通时间减小，促使开关脉冲占空比下降，145V直流电压下降，直到稳定为止。反之亦然。

　　三、保护电路
　　
　　1．过流保护电路
　　
　　在STRS6709内设有OCP过流比较放大器，其同相输入端接基准电压源REF(取-1V)，REF基准电压源的另一端通过(2)脚引出，反相输入端通过(6)脚引出。STRS6709的(2)脚外接的R909为过流检测电阻。当内部开关管的发射极电流过大时，OCP比较放大器输出高电平，使振荡器停振，从而完成过流保护功能。

　　2．过热保护电路
　　
　　STRS6709内部电路中设有过热保护电路，当集成电路内部的温度超过150℃时，过热保护电路通过锁存电路能使均衡驱动器停止工作，开关脉冲无输出，开关电源将停止工作。

　　3．过压保护电路
　　
　　STRS6709内部设有过压保护电路，当输入的交流电压过高时，通过T901中的电压上升，引起C907两端电压上升，C907接STRS6709的(9)脚，当(9)脚电压超过11V时，过压保护电路动作，使均衡驱动级停止工作，开关电源无输出。另一种过压取样是由T901的(6)脚通过D905和R912、R911分压后到SIRS6709的(8)脚，当该脚电压大于1.4V时，驱动脉冲变小，当该脚电压大于5.1V时，均衡驱动级停止工作。

　　另外，当开关电源输出电压过高时，稳压二极管ZD9u2击穿，Q903、Q902饱和导通，使光电耦合器发光增强，注入STRS6709的(7)脚电流增大，从而使开关电源电压下降到待机时的状态。

　　四、待机控制电路
　　
　　电视机在正常工作时，CPU的(41)脚输出低电平，Q905截止，Q904饱和导通，Q903、Q902截止，对电路工作无影响。此时，T901的(13)脚输出的脉冲经D908整流输出14.5V左右的电压，送到IC903 (7805)的(1)脚，经稳压后，由(3)脚输出+5V电压，作为CPU的工作电源电压。

　　当按压遥控器上的“待机”键时，CPU的(41)脚输出高电平，Q906导通、Q904截止、控制Q903、Q902导通，导致光耦IC902(1)、(2)脚内部的发光二极管电流增大，IC902的(3)、(4)脚内部的光敏三极管等效电阻减小，使STRS6709的(7)脚电位升高，+145V输出电压下降到+65V左右。此时，T901的(10)脚输出的脉冲经D907整流后产生+10V左右电压，经R915、Q902送到IC903的(1)脚，经IC903稳压后输出+5V电压，作为CPU的电源电压。
