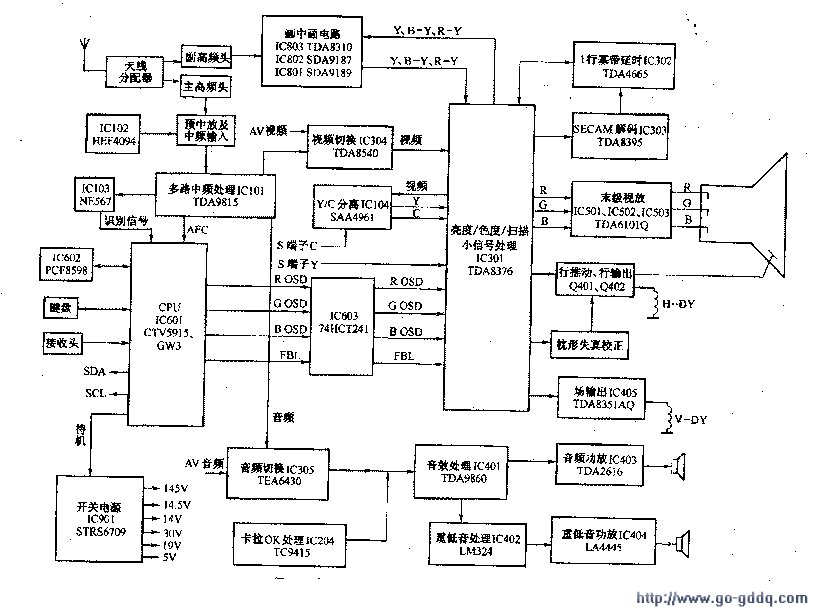

TDA8376机芯海信TC3436型彩色电视机整机主要电路组成如下图所示。
海信TC3436型彩色电视机主要由主副高频调谐器、多路中频信号处理电路IC101( TDA9815)、8级移位一存储总线寄存器IC102（HEF4094）、音频解码/锁相环电路IC103(NE567)、视频切换电路IC304 (TDA8540)、Y/C分离梳状滤波器IC104 (SAA4961)、亮度/色度/行场小信号处理电路IC301 (TDA8376)、1行基带延迟线IC302 (TDA4665)、SECAM解码电路IC303 (TDA8395)、5路音频输入，输出切换电路IC305 (TEA6430)、HI-FI音频处理电路IC401( TDA9860)、音频运算放大电路IC402 (LM324)、音频功放电路IC403 (TDA2616)、重低音功放电路IC404 (LA4445)、卡拉OK音频处理电路IC204 (TC9415)、行输出、场输出IC405( TDA8351AQ)、末级视放电路IC501～IC503(TDA6101Q)、CPU IC601(CTV5915.GW3)、存储器(PCF8598)、线性驱动缓冲电路IC603 (74HCT241)、画中画处理电路(包括IC801即SDA9189、IC802即SDA9187、IC803即TDA8310)和开关电源(IC901 STRS6709)等构成。
