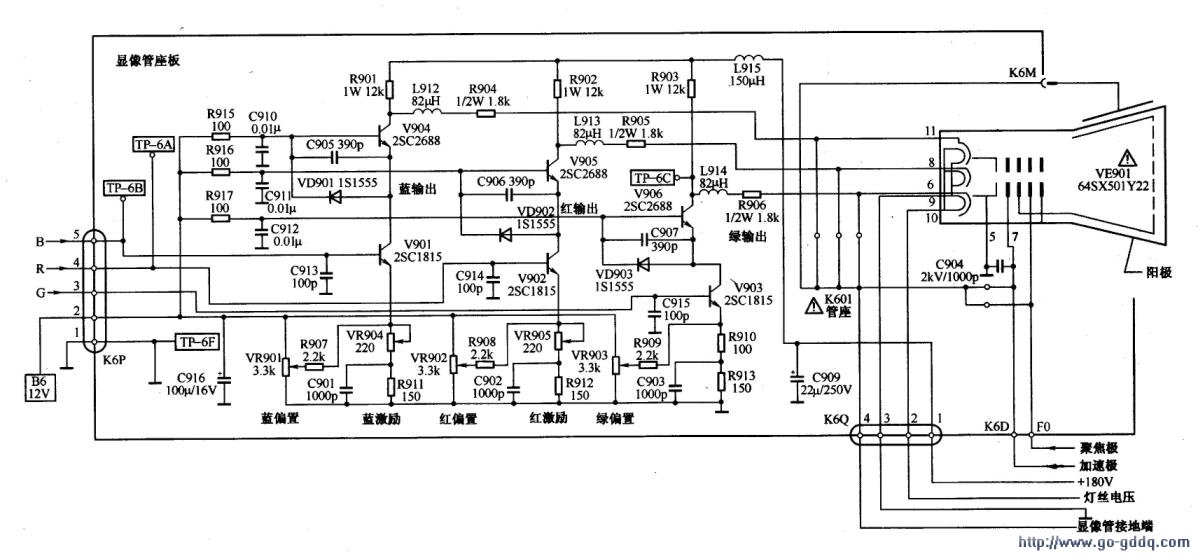

末级视放电路如下图所示。

　　1.视频放大电路
　　
　　从TDA8361的（20）、（19）、（18）输出的R、G、B三基色信号，通过末级视放电路对基色信号进行放大，送到显像管的阴极。对于末级视放电路，除要求具有高的放大能力外，还要具备6～8MHz的带宽，以保证图像的清晰度不受影响。所以，该机末级视放采用了由分立元件组成的3组共射一共基宽频带放大器，主要由V901～V906六只三极管担任，其中V902与V905组成一组共射一共基级联放大电路，用于R信号放大。V902为共射放大器，V905为共基放大器。共射放大器具有输入阻抗较大，电流、电压放大倍数高等特点，共基放大器具有输入阻抗小、电压放大倍数高、截止频率高等特点，当它们组成级联放大电路时，不但能保证放大器的总增益，还能展宽电路的通频带。同理，V901与V904、V903与V906也分别构成共射一共基级联放大电路，分别用于B和G信号放大。

　　2.白平衡调整电路
　　
　　电路中，VR901～VR903为暗平衡调整电位器，调整三个电位器，可改变三个共射视放管的发射极直流电位，进而改变显像管的三个阴极电位，因而可进行暗平衡调整。VR904、VR905分别为B、R亮平衡调整电位器，调整两个电位器，可控制B、R基色信号的增益，因而可进行亮平衡调整。
