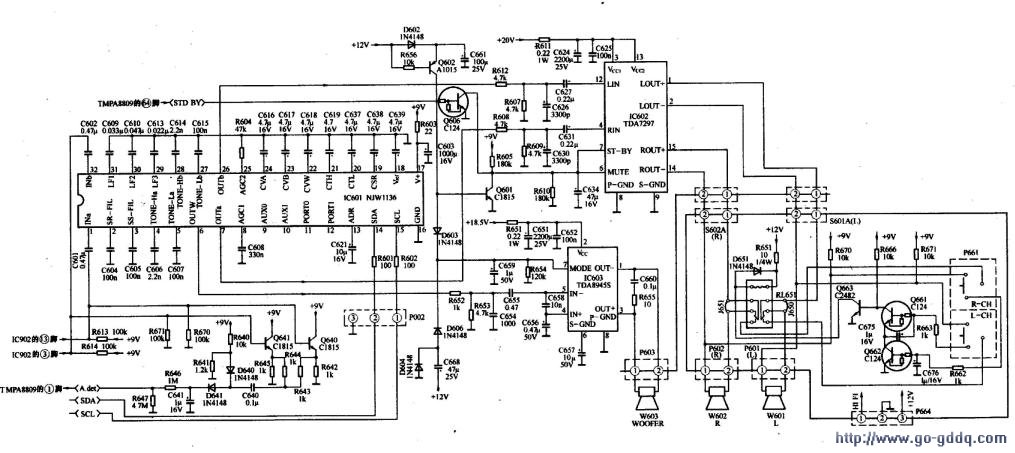

音频处理电路如下图所示。

　　1.音效处理电路音效处理电路
　　
　　以IC601 （NJW1136）为核心构成，NJW1136在IIC总线控制下，可完成音频信号源选择、音效控制等功能。

　　从AV/TV音频切换电路IC902 （4052）输出的左右声道音频信号加到NJW1136的（32）、（1）脚，经内部音效电路控制后，从（26）、（7）脚输出L、R主音频信号，加到音频功放电路IC602 （TDA7297）的（12）、（4）脚，从（6）脚输出的重低音音频信号加到重低音功放电路IC603 （TDA8945S）的（4）、（5）脚。

　　2.音频功放电路
　　
　　音频功放电路以IC602 （TDA7297）为核心构成，TDA7297为双路音频功率放大器，具有过热、短路保护和开关机静音功能。

　　从音效处理电路NJW1136输出的L、R音频信号加到音频功放电路TDA7297的（12）、（4）脚，经功率放大后，从TDA7297的（1）、（2）和（14）、（15）脚输出，驱动左右声道扬声器发出声音。

　　3.重低音功放电路
　　
　　重低音功放电路以IC603 （TDA8945S）为核心构成，TDA8945S为BTL功率放大器，具有待机静音控制模式和输出短路保护、过热保护等功能，TDA8945S内部电路框图如右图所示，引脚功能如下表所示。

　　从TDA8945S的（4）、（5）脚输入的重低音音频信号经内部功率放大后，从（1）、（3）脚输出，驱动重低音扬声器发出声音。

　　4.静音控制电路
　　
　　该机设有关机静噪电路，具体工作过程是：开机后，12V电源经D602给C661充有11V左右的电压，Q602截止，对功放没有影响。关机时，12V电源电压消失，Q602基极变为低电位，C661上的电压使Q602饱和导通，其集电极输出高电平，一方面经D603加到TDA8945S的（7）脚，控制TDA8945S无重低音信号输出；另一方面控制Q601导通，Q601导通后，其集电极输出低电平，加到TDA7297的（6）、（7）脚，控制TDA7297无音频信号输出，达到关机静音的目的。

　　另外，在由正常状态转为待机状态时，TMPA8809的（64）脚将由低电平转为高电平，控制Q606饱和导通，Q606集电极输出低电平，加到TDA7297的（6）、（7）脚，以消除状态转换过程中的噪声。
