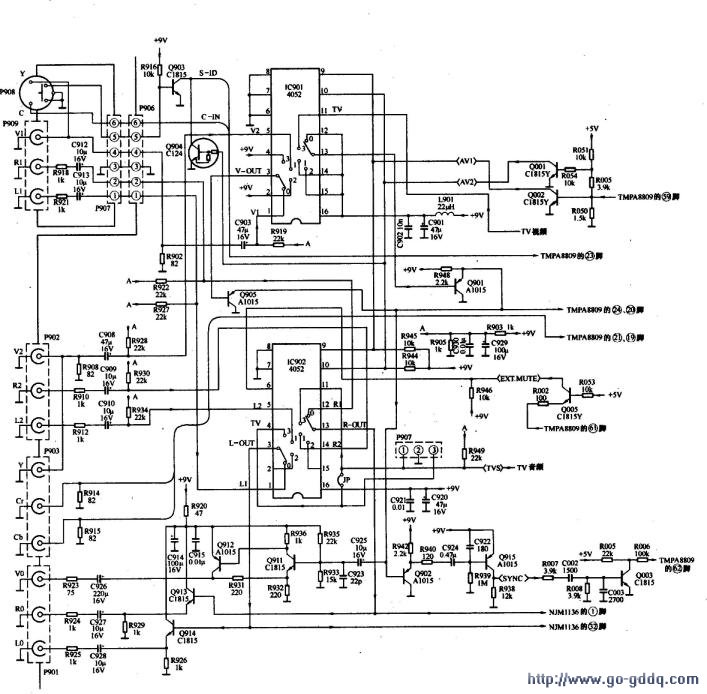

AV/TV切换电路如下图所示。
1.音频切换电路
音频切换电路以IC902 （4052）为核心构成。IC902 （4052）内含控制电路及两路开关，每路开关均有四个输入端和一个输出端。在控制电路的控制下，任一输入端子都可分别与输出端子接通。IC902 （4052）输入/输出情况如下表所示。
| 控制脚 | 输入／输出脚 | |||
| (6)脚 | (9)脚 | (10)脚 | (13)脚（公共脚，R音频输出） | (3)脚（公共脚，L音频输出） |
| L | L | L | (12)脚（AV1-R音频输入） | (1)脚（AVl-L音频输入） |
| L | L | H | (14)脚（AV2-R音频输入） | (5)脚（AV2-L音频输入） |
| L | H | L | (15)脚（空） | (2)脚（空） |
| L | H | H | (11)脚（TV-R音频输入） | (4)脚（TV-L音频输入） |
| H | X | X | 不通 | 不通 |
音频切换过程如下：TMPA8809的（38）脚输出的TV音频信号送到IC902 （4052）的（4）、（11）脚，AV1输入的左右音频信号送到IC902 （4052）的（1）、（12）脚，AV2输入的左右音频信号送到IC902 （4052）的（5）、（14）脚。
TMPA8809的（59）脚输出的AV/TV切换信号经QO01、Q002后，形成AV1、AV2两路控制信号，加到IC902 （4052）的（9）、（10）脚，AV/TV音频信号经选择切换后，从IC902 （4052）的（3）、（13）脚输出，加到IC601 （NJM1136）的（32）、（1）脚。
提示与引导 IC902（4052）的（6）脚为使能控制端，当该脚为低电平时，IC902（ 4052）的各输入/输出脚是否连通，受控于（9）、（10）脚的组合电平，当（6）脚为高电平时，不论（9）、（10）脚为何种电平，都将禁止所有输入/输出脚相通。
当需要静音时，CPU的（61）脚输出高电平，Q005截止，Q005集电极高电平加到IC902（4052）的（6）脚，使IC902 （4052）的所有输入/输出脚禁止连通，达到了静音的目的。
2.视频切换电路
视频切换电路以IC901 （4052）为核心构成。IC901（4052）输入/输出情况如下表所示
| 控制脚 | 输入／输出脚 | |||
| (6)脚 | (9)脚 | (10)脚 | (13)脚（公共脚，TV视频输出） | (3)脚（公共脚，AV视频/Y输出） |
| L | L | L | (12)脚(接+9V) | (1)脚（AV1-V或S端子Y输入） |
| L | L | H | (14)脚(接+9V) | (5)脚（AV2-V或YUV端子Y输入） |
| L | H | L | (15)脚(接+9V) | (2)脚(接+9V) |
| L | H | H | (11)脚(TV视频输入) | (4)脚（接+9V） |
| H | x | X | 不通 | 不通 |
视频切换过程如下：TMPA8809的（30）脚输出的TV视频信号加到IC901 （4052）的（11）脚，AV1视频信号或S端子Y信号加到IC901 （4052）的（1）脚，AV2视频信号或YUV端子Y信号加到IC901 （4052）的（5）脚，经切换后从IC901 （4052）的（13）脚输出的TV视频信号，经Q901缓冲后加到TMPA8809的（24）、（20）脚；从IC901 （4052）的（3）脚输出的AV视频/Y信号，经Q905缓冲后也加到TMPA8809的（24）、（20）脚。
另外，切换后的视频信号除送往TMPA8809的（24）、（20）脚外，还经Q911缓冲，加到AV视频输出端，经Q915放大，加到TMPA8809的（62）脚。
