TCL王牌AT29S168B彩电图像/伴音中频处理电路分析
来源:本站整理  作者:佚名  2011-01-11 10:18:25



  1.图像中频处理电路

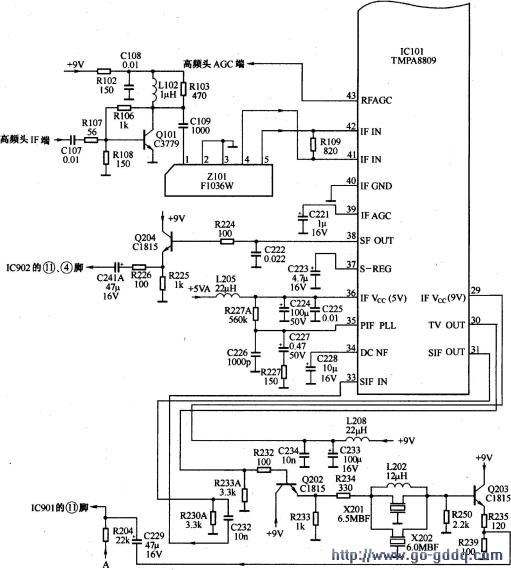

  由高频调谐器输出的中频信号,经Q101预中放后,由C109耦合到Z101声表面波滤波器,以平衡方式送到TMPA8809的(41)、(42)脚,经中频信号检测、锁相环解调器处理后,解调出中频信号,由于图像中频和伴音中频因制式不同而有多种频率,故TMPA8809采用了无调整的多制式锁相环( PLL)同步解调电路,减少了视频信号检波失真,提高了信号的适应能力。

  经过锁相环解调后的中频信号通过自动增益( AGC)、自动频率控制(AFT)、视频峰值检波处理后,还送至AGC电路,由AGC电路分离出视频信号中的同步头,并对同步头进行放大,再经峰值检波和低通滤波后,形成中放AGC电压,用来控制中放电路的增益。接在(39)脚外围的C221为中放AGC滤波电容,其上电压随输入信号强弱的不同而不同。中放AGC电压还经RFAGC电路处理后得到RFAGC电压,从(43)脚输出,送至高频调谐器,以控制高放级的增益。TMPA8809的(35)脚外接RC元件决定了锁相环参数的定时常数,用以控制中频信号检波。

  视频检波后的全电视信号CVBS由TMPA8809的(30)脚输出,经Q202缓冲后从发射极输出,经X201 (6.5MHz)、X202 (6.0MHz)陷波器滤除第二伴音中频分量,取出视频信号,再经Q203缓冲后,由C229耦合到IC901 (4052)的(11)脚。

  提示与引导TMPA8809既没有通常彩色电视机中的AFT信号输出脚,也没有外部的900移相电路和38MHz谐振电路。这些电路全部集成在集成电路内部,不但简化了电路,而且提高了电路工作的可靠性。

  2.伴音中频处理电路

  从TMPA8809的(31)脚输出的第二伴音中频信号,经C232耦合后加到TMPA8809的(33)脚,进入解调器去解调,解调后得到音频信号从(38)脚输出,经Q204缓冲后去IC902 (4052)的(4)、(11)脚。
