TCL王牌采用TMPA8809单片机芯的彩电资料
来源:本站整理  作者:佚名  2011-01-11 10:18:32

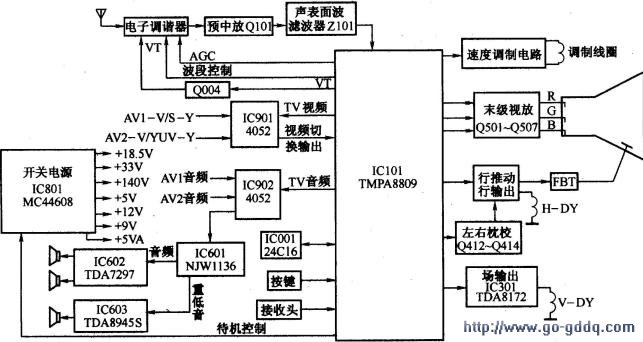

  采用TMPA8809超级单片机心的TCL-AT29S168B型超级单片彩色电视机主要电路组成如下图所示。

  从图中可以看出,TCL-AT29S168B型超级单片彩色电视机主要由电子调谐器、超级单片IC101 (TMPA8809)、音频处理电路IC601 (NJW1136)、音频功放IC602 (TDA7297)、重低音功放IC603 (TDA8945S)、行输出、场输出IC301 (TDA8172)、视频切换IC901 (4052)、音频切换IC902 (4052)、末级视放和开关电源IC801 (MC44608)等组成。
