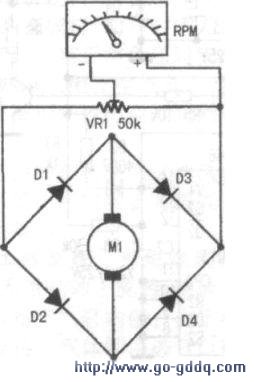

如上图所示。电路中的M1是一种+12V的直流电机。其作用是换能器。即把M1的转速变换成电信号。电信号的强度与转速成正比。二极管D1—D4作为信号定向(+、-)的二极管。使M1信号输出A点为正,B点为负,以便把A、B点信号送到指针式的表头按刻度指示M1的转速。电位器VR1用于电机M1转速的刻度校准之用。

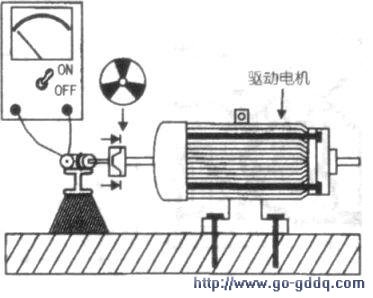

下图是测量电机转速的安装图。测量时。被测转速的电机与Ml电机(激励电机)的转轴可通过多种方式(如离合器)进行耦合,当被测电机加上电源时。电机转动。从而带动+12V电机M1转动。此时M1的线包两端即产生电信号,通过上图的表头刻度指示出被测电机的转速。
在具体测速前。应对图1的测速电路通过其他方式,将M1的转速所对应的电信号强度与指针式表头刻度预先校准,并详细作出刻度指示。方可正式使用。
从上述电路工作过程可见:该测速表的工作原理,是利用了+12V电机M1的可逆特性,即给电机通电时,电机转动,在一定电压范围内。M1电机转速与输入电压成一定关系(即线性),反之。若使M1的转轴转动,M1的线包即有电压输出(相当于直流发电机)。当然,图1测量电路的测速指标是由M1的特性而定,但这种测速方式是可取的。
