创维采用NN5199 (NN5198)单片机芯的彩电资料

当前位置：精通维修下载 > 文档资料 > 家电技术 > 单元电路介绍 > 电视机电路

来源：本站整理作者：佚名 2011-01-12 07:38:01

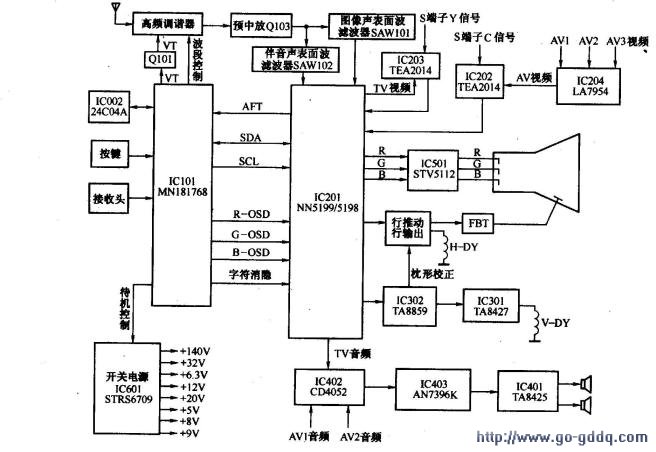

　　采用NN5199 （NN5198）单片机芯的创维SN10机心彩色电视机整机主要电路组成如下图所示

　　从图中可以看出，创维5N10机心彩色电视机电路主要由高频调谐器、图像中放伴音中放亮度色度信号/扫描集成电路IC201 （NN5199 （NN5198））、AVl/AV2/AV3视频切换电路IC204 （LA7954）、AV视频S端子C信号切换电路IC202 （TEA2014）、TV视频S端子Y信号切换电路IC203 （TEA2014）、AV/TV音频切换电路IC402 （CD4052）、音频处理电路IC403（AN7396K）、音频功放电路IC401（TA8425）、行输出、枕形失真校正电路IC302 （TA8859）、场输出电路IC301 （TA8427）、末级视放IC501 （STV5112）、微处理器IC001 （MN181768）、存储器IC002 （24C04A）和开关电源IC601 （STRS6709）等组成。
