1.音效处理电路

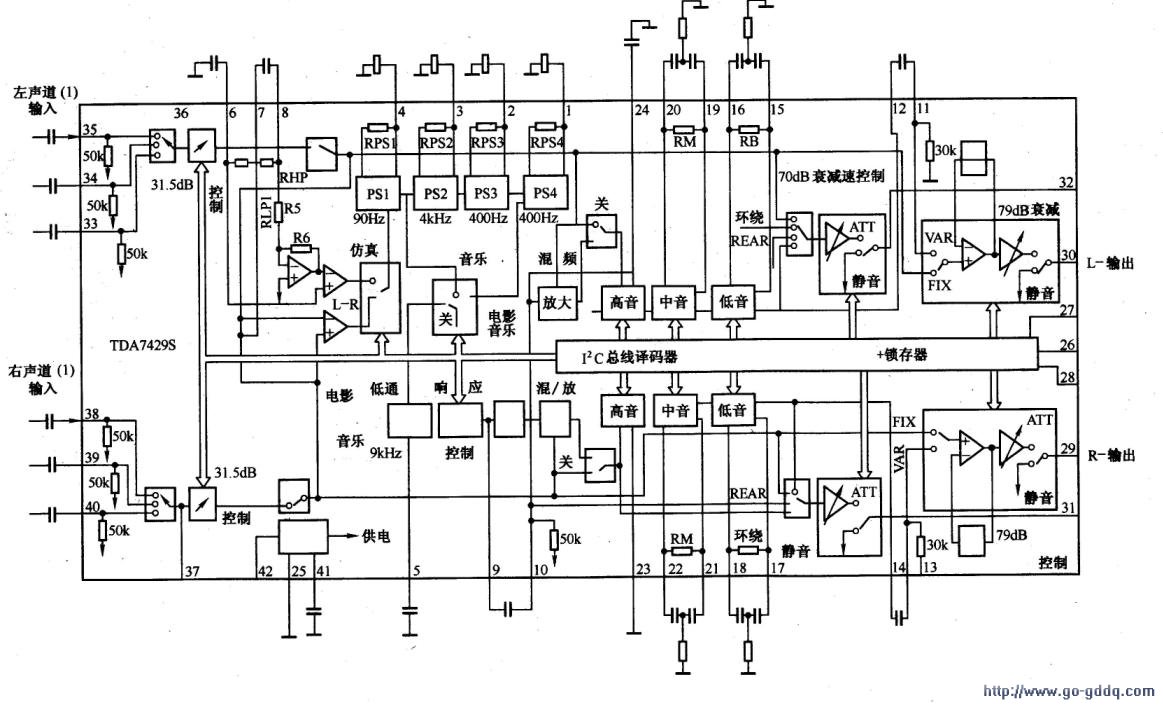

音效处理电路主要由IC203 （TDA7429S）为核心构成。TDA7429S是飞利浦公司生产的立体声音频处理电路，在IIC总线控制下，可完成音频信号源选择，音效控制，高、中、低音控制，平衡控制，音量控制和静音控制等。TDA7429S内部电路框图如下图所示，引脚功能和实测数据如下表所示。
| 脚号 | 引脚名 | 功能 | 电压(V) | 脚号 | 引脚名 | 功能 | 电压(V) |
| 1 | PS4 | 外接移相电容 | 4.5 | 22 | MIDDLE-RI | 右中音改善输入 | 4.5 |
| 2 | PS3 | 外接移相电容 | 4.5 | 23 | TREBLE-R | 右声道高音调节 | 4.5 |
| 3 | PS2 | 外接移相电容 | 4.5 | 24 | TREBLE-L | 左声道高音调节 | 4.5 |
| 4 | PS1 | 外接移相电容 | 4.5 | 25 | AGND | 模拟电路地 | O |
| 5 | LP | 9kHz低通滤波 | 4.5 | 26 | SDA | IIC总线数据 | 4.6 |
| 6 | LP1 | 低通滤波端 | 4.5 | 27 | SCL | IIC总线时钟 | 4.6 |
| 7 | HP1 | 高通滤波端1 | 4.5 | 28 | DIG-GND | 数字电路地 | O |
| 8 | HP2 | 高通滤波端2 | 4.5 | 29 | R-OUT | 主伴音右声道输出，去音频功放 | 3.9 |
| 9 | REAROUT | 后环绕声输出 | 4.5 | 30 | L-OUT | 主伴音左声道输出，去音频功放 | 3.9 |
| 10 | REARIN | 后环绕声输入 | 4.5 | 31 | AUXOUT-R | 副伴音右声道输出，未用 | 3.9 |
| 11 | VAR-L | 左环绕声输入 | 4.5 | 32 | AUXOUT-L | 副伴音左声道输出，未用 | 3.9 |
| 12 | BASSO-L | 左低音输出 | 4.5 | 33 | L-IN3 | 左声道输入3，用于TV-L音频输入 | 4.5 |
| 13 | VAR-R | 右环绕声输入 | 4.5 | 34 | L-IN2 | 左声道输入2，用于AV2-L音频输入 | 4.5 |
| 14 | BASSO-R | 右低音输出 | 4.5 | 35 | L-INl | 左声道输入1，用于AV1-L音频输入 | 4.5 |
| 15 | BASS-LO | 左低音改善输出 | 4.5 | 36 | MONITOR-L | 左声道监视器输出，去AV音频输出插口 | 4.5 |
| 16 | BASS-LI | 左低音改善输入 | 4.5 | 37 | MONITOR-R | 右声道监视器输出，去AV音频输出插口 | 4.5 |
| 17 | BSAAS-RO | 右低音改善输出 | 4.5 | 38 | R-INI | 右声道输入1，用于AV1-R音频输入 | 4.5 |
| 18 | BASS-RO | 右低音改善输入 | 4.5 | 39 | R-IN2 | 右声道输入2，用于AV2-R音频输入 | 4.5 |
| 19 | MIDDLE-LO | 左中音改善输出 | 4.5 | 40 | R-IN3 | 右声道输入3，用于TV-R音频输入 | 4.5 |
| 20 | MIDDLE-LI | 左中音改善输入 | 4.5 | 41 | CREF | 电源参考滤波 | 4.5 |
| 21 | MIDDLE-RO | 右中音改善输出 | 4.5 | 42 | VS | 电源输入 | 8.9 |
从高/中频处理组件TU101输出的TV-L、TV-R音频信号加到TDA7429S的（33）、（40）脚，从AVl输入插口输入的L、R音频信号加到TDA7429S的（35）、（38）脚，从AV2输入插口输入的L、R音频信号加到TDA7429S的（34）、（39）脚；经内部AV/TV切换、环绕声处理、高音、低音、音量及平衡控制后，从（30）、（29）脚输出L、R主音频信号，送到音频功放电路IC201（ TA8248K），从（36）、（37）脚输出L、R监视器音频信号经Q403缓冲后，送到AV音频输出插口。
2.音频功放电路
音频功放电路以IC201 （TA8248K）为核心构成，TA8248K引脚功能和实测数据如下表所示。
| 脚号 | 引脚名 | 功能 | 电压(V) | 脚号 | 引脚名 | 功能 | 电压(V) |
| 1 | NC | 空脚 | 1.8 | 9 | RIPPLE | 纹波滤波端 | 8.4 |
| 2 | BS2 | 反馈输入2 | 1.6 | 10 | NF1 | 负反馈1 | O．6 |
| 3 | ROUT | R输出 | 8.3 | 11 | LIN | L输入 | O |
| 4 | VCCl | 电源1 | 16.4 | 12 | RIN/GND | R输入或接地 | O |
| 5 | LOUT | L输出 | 8.3 | 13 | NF2/RIN | 反馈输入2或作为R输入 | O |
| 6 | BS1 | 反馈输入1 | 16.1 | 14 | GND/NF2 | 接地或作为负反馈2 | 0.6 |
| 7 | GND | 地 | O | 15 | GND | 地 | O |
| 8 | Vcc2 | 电源2 | 16.4 |
来自TDA7429S的（30）、（29）脚输出的L、R声道音频信号加到音频功放TA8248K的（11）、（12）脚，经内部双声道音频功率放大器放大后从（5）、（3）脚输出，驱动左右声道两个扬声器发出声音。
电路中，TA8248K的（3）脚外接元件R228、C219是R声道相位补偿元件，（5）脚外接元件R234、C218是L声道相位补偿元件，可防止产生自激振荡。（13）脚外接元件R211、C208和（10）脚外接元件R212、C209组成交流反馈电路，可改善音频失真。（9）脚外接元件C211用于滤除电源纹波，以消除低频噪声。
3.静音控制电路
（1）消音控制电路消音控制用于在收视时关闭伴音，主要由Q201、Q202等组成，当按动消音键时，CPU的（29）脚输出高电平，加到Q201、Q202的基极，控制Q201、Q202饱和导通，将输入到TA8248K的（11）、（12）脚的L、R音频信号通过C265、C264交流短路到地，实现了消音的功能。
（2）开关机静音控制电路开关机静音控制电路主要由Q205、Q206、Q207及Q301、Q313等组成。开机瞬间，由主开关电源产生的11V电压经R303给C326充电，经D300、D301加到Q301的集电极，并给C301充电。由于R303阻值较大，使得C326两端的电压比C301上升速度慢，导致Q301瞬间导通，Q301集电极输出高电平，加到Q313的基极，使Q313导通。Q313导通后，其发射极输出的高电平经D313控制Q201、Q202、Q205、Q206、Q207、Q315均导通。Q201、Q202导通后，切断输入到功放电路的L、R两路信号，使之交流接地；Q205导通后，将使TA8248K静噪：Q206、Q207导通后，切断L、R两路输入信号；Q315导通后，将D306、D307、D308负极钳位于地，从而使R、G、B信号通道钳位于地，使屏幕静噪。
在关机瞬间，11V电压消失，C326上储存的电压经D317快速放电，C301存储的电压经Q301放电，导致Q301、Q313导通，进而控制Q201、Q202、Q205、Q206、Q207、Q315导通，达到关机静噪的目的。
