1.PAL制色度信号处理电路
　　
　　由V114发射极输出的视频信号除加到亮度信号处理电路外，还经R390、C344、L305取出色度信号，由C354输入到μPC1365的（11）脚，进入内部ACC可控增益色度放大器。输出的色度信号，进入同步脉冲放大电路，在门控脉冲的作用下将色度信号与色同步信号分离，从（15）脚输出后，经L306、RP303加到（16）脚，RP303为色相位调整电位器。滤除色同步信号的色度信号经色度控制后从（9）脚输出，经V304放大后分成两路：-路是直通信号，它经C336、RP301、R331、R334、C334、T302（改变T302可使回路失谐，产生相移，实现相位补偿）送到（25）脚；另一路是延时信号，经DL302（延时约64μS）、C328送至（24）脚。（8）脚为色饱和度控制端，外接RP304为副色饱和度控制电位器。

　　在μPC1365内部，（25）脚输入的信号与压控振荡器（VCO）送来的副载波信号相乘，解调出B-Y色差信号，（24）脚输入的信号与PAL开关送来的逐行倒相的副载波在R-Y同步解调器中相乘解调出R-Y色差信号，同时将R-Y色差信号与B-Y色差信号的一部分送入G-Y解调器中，解调出G-Y色差信号，三个色差信号最后在末级视放（矩阵电路）与亮度信号合成还原出R、G、B三个基色信号从（26）、（28）、（27）脚输出。

　　副载波恢复电路由APC（自动相位控制）、PAL开关、VCO（压控振荡器）、双稳态触发器、识别消色放大器等组成。其中压控振荡器（VCO）由μPC1365的（20）、（21）、（22）脚内电路与外接的晶振2301（4.43MHz）及RC移相网络等组成。它们产生的振荡信号与色同步信号同时加至APC鉴相器进行相位比较，然后根据误差大小输出对应的控制电压，经（17）、（18）脚外接的低通滤波器滤波后，去控制压控振荡器的频率，使之与发送端同步。

　　2.SECAM色度信号处理电路
　　
　　该机不仅能处理A／TV输入的PAL色度信号，还能处理AV输入的SECAM制色度信号。

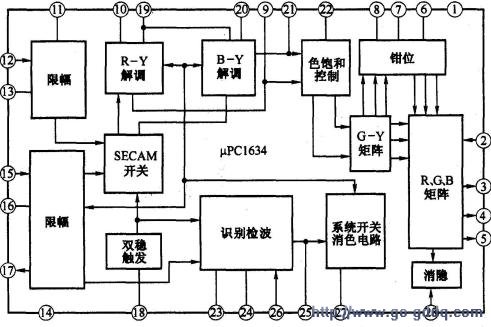

　　SECAM色度信号处理电路由N302（μPC1364）为核心构成，μPC1364内部电路框图如右图所示，引脚功能及实测数据如下表所示。

　　从V114发射极输出的视频信号还有一路信号加到μPC1364的（15）脚，由于SECAM制的两个色差信号为调频信号，两个色差信号调制的副载波频率也不一样（R-Y为4.406MHz调频，B-Y为4.250MHz调频），为了改善兼容，又不影响色度信号的信噪比，在发射SECAM制信号时，对已调色信号进行“倒钟形”滤波的高频预加重处理，使副载波电平降低，提高色度信号边带分量。为此，在（15）脚SECAM色度信号输入端采用“正钟形”滤波器选频，一方面可以选取两个调频的色差信号；另一方面对调频信号的边带进行去加重处理。C318、C323、T301组成的钟形滤波器，其中心频率为4.286MHz，这样，使输入的色度信号为等幅调频波。SECAM色度信号选出后，进入限幅放大器和SECAM开关，需要延时的色度信号由μPC1364的（17）脚输出，经V305放大、DL302延时后加到μPC1364的（12）脚，经限幅放大后也进入SECAM开关，直通信号和延迟信号由SECAM开关输出至鉴频器内进行SECAM鉴频解调。（20）脚连接4.250MHz谐振网络T304，用以对SECAM制B-Y信号的鉴频解调，（10）脚连接4.406MHz谐振网络T303，用以对R-Y信号的鉴频解调。解调后的两色差信号通过基色矩阵电路解调出R、G、B三基色信号，从（5）、（4）、（3）脚输出。

　　提示与引导μPC1365能够自动识别和切换PAL、SECAM制色度信号，当识别为SECAM制信号时，从μPC1365的（28）脚输出的是亮度信号，加到μPC1364的（2）脚，与μPC1364内部产生的SECAM制色差信号一起完成R、G、B三基色信号的解调。
