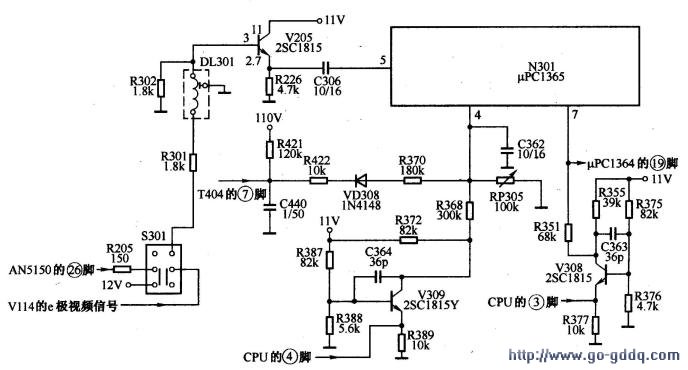

亮度信号处理电路如下图所示。

　　1.亮度信号处理工作过程
　　
　　由V114发射极输出的视频信号除加到色度信号处理电路外，还有一路经维修开关S301、亮度延时线DL301、V205射随器，滤除色度信号并延迟后，由C306耦合到μPC1365的（5）脚，进入内部亮度通道。（7）脚是对比度控制端，用来控制亮度信号放大器的增益，控制电压由CPU的（3）脚调控，（4）脚为亮度控制端，由CPU的（4）脚控制。受控制的亮度信号在集成电路内送基色矩阵电路，与色差信号矩阵产生三基色信号。

　　2.自动亮度控制电路
　　
　　该机设有亮度控制电路，当屏幕亮度在正常范围内时，显像管阳极电流较小，VD308负端的电压较高，VD308截止，自动亮度控制电路不起作用；当屏幕过亮时，显像管阳极电流也较大，使R421两端电压增大，导致VD308负端电压下降，因此，VD308导通，使μPC1365的（4）脚电压下降，经内部电路调节，使图像的亮度下降，限制了显像管阳极电流的上升，使屏幕亮度保持在一定范围内。
