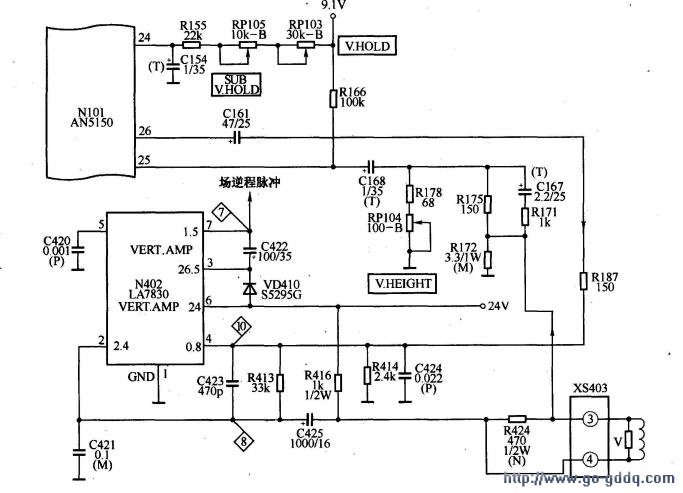

场扫描电路如下图所示。
　　
　　1.场扫描小信号处理电路
　　
　　AN5150内同步分离电路分离出的场同步信号经场触发电路后加到场振荡电路，使场自由振荡频率与场同步信号同步。AN5150的（24）脚外接的R155、RP105、RP103、C154组成RC振荡定时电路，C154为定时电容，调节RP105、RP103可改变C154的充放电时间常数，控制场振荡电路的振荡频率，实现场同步调节。

　　场振荡电路产生的场频脉冲用于控制AN5150内部的场锯齿波发生器。场锯齿波发生器产生场偏转所需的场频锯齿波电压。在AN5150内部，场振荡电路与场锯齿波发生器各自分开，使场频调节和场幅调节分设在两个电路中，以克服场频与场幅调节之间的相互牵制，AN5150的（25）脚外接锯齿波电压形成电容C168。C168的充放电时间常数可通过RP104来调节。调节RP104可调节C168上锯齿波电压的幅度，即可以调节场幅。

　　2.场输出电路
　　

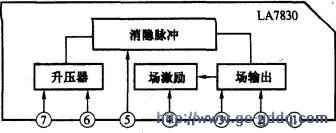

　　场输出电路由N402 （LA7830）及外围元件组成，LA7830内部电路框图如右图所示，引脚功能及实测数据如下表所示。

　　AN5150的（26）脚输出的场锯齿波输入到LA7830的（4）脚，经放大后，由（2）脚输出，为场偏转线圈提供扫描电流。（7）脚是自举电路，利用VD410、C422，在场逆程期间将24V电压自举升高到48V，供给（3）脚，以缩短场逆程时间。场输出的锯齿波电压经R171、R175、C167、C168，反馈到AN5150的（25）脚，可改善场线性。
