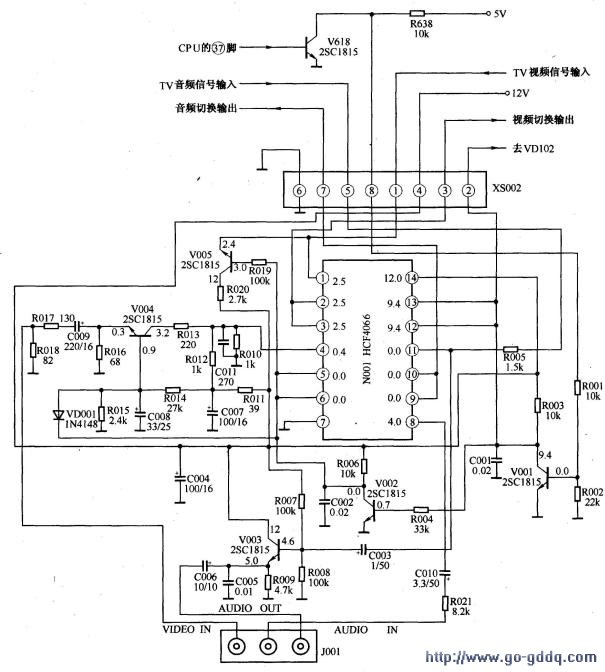

AV/TV切换电路由NO01 （HCF4066）为核心构成，电路如下图所示。HCF4066切换控制表如下表所示。

　　在TV状态下，CPU的（37）脚输出为高电平。V618导通，其集电极低电平使VO01截止，VO01集电极输出高电平，加到HCF4066的（12）、（13）脚，（12）脚的高电平控制（10）脚（切换后的音频信号输出）、（11）脚（TV音频信号输入）接通；（13）脚的高电平使（1）脚（TV视频信号输入）、（2）脚（切换后的视频信号输出）接通。

　　VO01集电极输出的高电平还使V002导通，V002集电极输出低电平，加到HCF4066的（5）、（6）脚。（5）脚低电平使（3）脚（切换后的视频信号输出）、（4）脚（AV视频信号输入）断开；（6）脚低电平使（8）脚（AV音频信号输入）、（9）脚（切换后的音频信号输出）断开。

　　从以上分析可知，在TV状态下，输入的TV视频信号经HCF4066的（1）脚后从（2）脚输出，去亮度、色度、同步分离电路进行后续处理；从AN5150的（11）脚输出的TV音频信号经HCF4066的（11）脚后从（10）脚输出，加到AN5265的（2）脚进行音频功率放大。

　　在AV状态下，CPU的（37）脚输出为低电平。V618截止，其集电极高电平使VO01导通，VO01集电极输出低电平，加到HCF4066的（12）、（13）脚，（12）脚的低电平控制（10）脚（切换后的音频信号输出）、（11）脚（TV音频信号输入）断开；（13）脚的低电平使（1）脚（TV视频信号输入）、（2）脚（切换后的视频信号输出）断开。。

　　VO01集电极输出的低电平还使V002截止，V002集电极输出‘高电平，加到HCF4066的（5）、（6）脚。（5）脚高电平使（3）脚（切换后的视频信号输出）、（4）脚（AV视频信号输入）接通；（6）脚高电平使（8）脚（AV音频信号输入）、（9）脚（切换后的音频信号输出）接通。

　　从以上分析可知，在AV状态下，从AV端子J001输入的AV视频信号经C009、V004、HCF4066的（4）脚后从（3）脚输出，去亮度、色度、同步分离电路进行后续处理；从AV端子JO01输入的AV音频信号经HCF4066的（8）脚后从（9）脚输出，加到AN5265的（2）脚进行音频功率放大。
