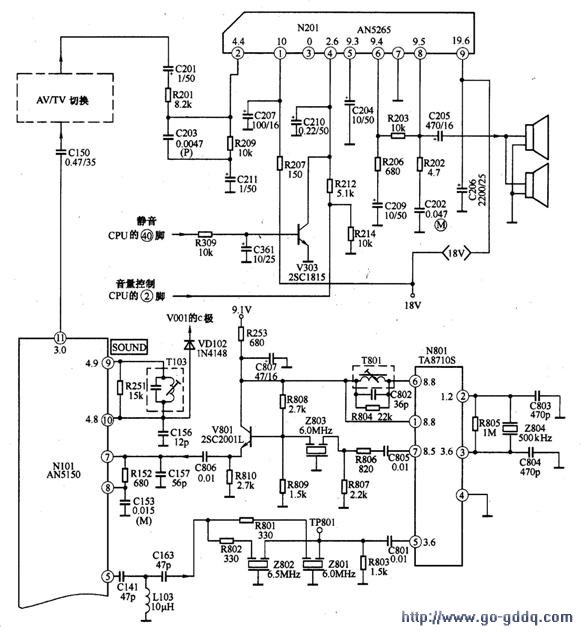

伴音电路如下图所示。

　　1.第二伴音中频变频电路
　　
　　第二伴音中频变频电路由TA8710S等构成，TA8710S内含振荡器及混频器等电路，它能将5.5MHz/6.OMHz/6.5MHz的伴音中频统一变频为6.OMHz中频信号。TA8710S引脚功能可参考本书第6章有关内容。

　　由AN5150的（5）脚输出的视频信号，经R801、R802送至6.OMHz滤波器2801及6.5MHz滤波器2802，分别选出6.OMHz及6.5MHz的第二伴音中频信号，送到N801 （TA8710S）的（5）脚。在TA8710S内部，伴音中频信号与0.5MHz的振荡信号进行混频，统一变成6.OMHz的伴音中频信号从（7）脚输出。经6.OMHz滤波器Z803选频后，经V801射随后送到AN5150的（7）脚。

　　2.伴音解调电路
　　
　　由AN5150的（7）脚送入的第二伴音中频信号，在集成电路中首先被进行限幅放大（伴音中放），然后进行鉴频。伴音鉴频器采用了双差分同步电路，因此，具有S曲线特性好，调整方便等优点。该鉴频器通过（9）、（10）脚外接选频回路。T103为鉴频线圈，T103与AN5150内部伴音鉴频器共同作用，解调出音频信号，从（11）脚输出，去AV/TV切换电路，切换后的音频信号送到音频功放电路N201 （AN5265）的（2）脚。

　　3.音频功放电路
　　

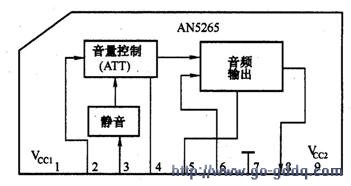

　　音频功放电路由N201 （AN5625）组成。AN5265是松下公司生产的伴音功放集成电路，内含直流音量控制电路与音频放大输出电路及静音控制电路等。AN5265内部电路框图如右图所示，引脚功能及实测数据如下表所示。

　　从AV/TV切换电路送来的音频信号经C201耦合加到AN5265的（2）脚，在内部经直流音量控制和音频放大后由（8）脚输出，经输出耦合电容C205推动扬声器工作。

　　AN5265的（4）脚为音量控制端兼静音控制，当进行音量调整时，CPU的（2）脚输出的PWM调宽脉冲，经电平转换和RC低通滤波后，转换成直流控制电压，加到AN5265的音量控制端（4）脚，用以控制音频信号的大小。

　　当静音时，CPU的（40）脚输出高电平，使V303导通，AN5265的（4）脚电压为OV，使音量最小，达到静音的目的。
