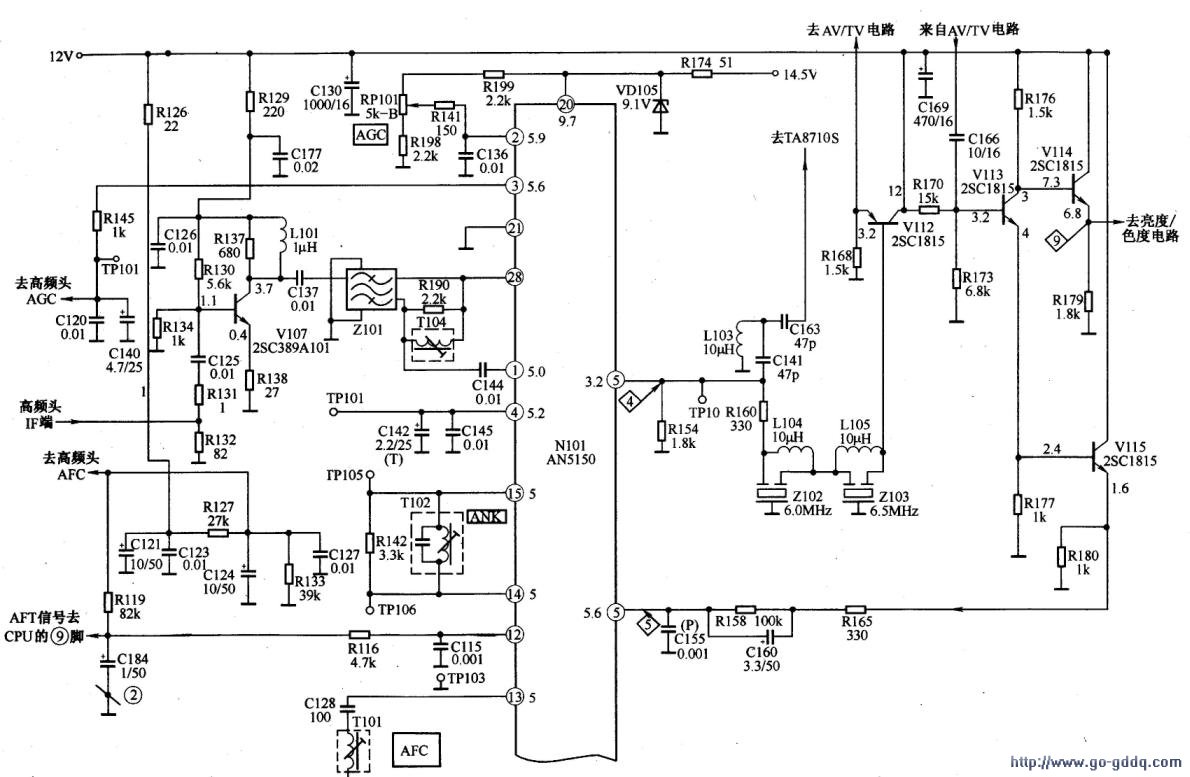

图像中频电路如下图所示。

　　1.视频检波
　　
　　电调谐器IF端输出的38MHz的图像中频信号经C125送入预中放管V107放大后，送到声表面波滤波器Z101滤波、选频后，加到AN5150的（1）、（28）脚，进入内部中频放大器。放大后的信号进入视频同步检波器，（14）、（15）脚外接图像中频检波线圈T102，选择图像中频载波信号为同步检波提供开关信号。检波后的视频信号（含6.5MHz伴音信号）经预视放电路后由（5）脚输出，分两路输出，一路经C141、C163耦合去第二伴音中频变频电路TA8710S;第二路经2102 （6.OMHz）、2103 （6.5MHz）陷波后取出视频信号，经V112缓冲放大后从射极输出，送入AV/TV切换电路进行视频信号切换，切换后的视频信号经C166送入V113基极，经V113、V114、V115放大后，分别送到亮度／色度信号处理电路和AN5150的同步分离端（6）脚。

　　2.AGC电路
　　
　　AN5150内视频检波得到的视频信号，一部分送到中放AGC检波电路，形成，中放AGC控制电压，去控制中频放大级的增益。如果输入信号较强。中放电路的增益降低仍不足以使视频放大级不进入饱和状态，此时RFAGC（高放自动增益控制）起控，高放AGC电压从（3）脚输出，去调谐器AGC端子。（2）脚外接电位器RP101，用于控制高放AGC延迟电压，可改变（3）脚输出的电压。

　　3.AFT电路
　　
　　AFT电路采用了双差分乘法电路，它有两路输入信号，一路取自图像中频信号，另一路来自经AN5150的（13）脚移相90°的图像中频信号（（13）外接T101为AFT移相中周），两者在检波器（鉴相器）内进行相位比较，并由（12）脚输出一个与相位差成比例的正或负误差电压，去微调高频头内本振电路的频率，以确保IF端子输出的信号频率为38MHz。
