一、单元电路原理剖析
　　

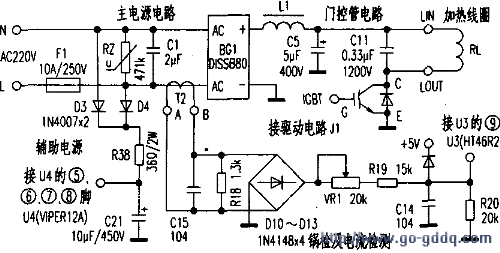

　　1.主电源电路。
　　
　　电路见下图所示，主要由保险管Fl、压敏电阻RZ、滤波电容C1和C5、整流桥堆BGl、滤波电感Ll等组成。RZ是为了防止高频干扰、过压、遭雷击等的影响；C1是抗干扰电容。当N、L两端接通AC220V电源后，经RZ、C1、BG1、L1和C5抗干扰、整流、滤波后输出平滑的约+300V电压。加到加热线圈的LIN端。并由LOUT端送到IGBT管的C极。

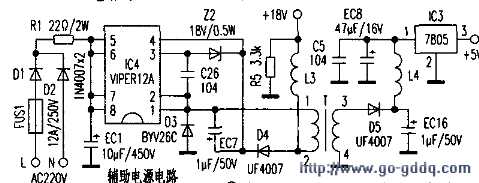

　　2.辅助电源电路。
　　
　　电路见下图所示。N、L两端的AC220V电压经D1、D2、Rl、ECI整流、限流、滤波后输出约+300V电压，送到IC4的（5）-（8）脚，启动IC4内部电路振荡，其内部场效应管进入开关状态。同时变压器T的初级（1）-（2）绕组电压经D3、D4、Z2、EC7、L3整流、稳压、滤波后输出+18V电压。分别给ICA.内部电路、散热风扇电路、门控管驱动电路、同步电路及蜂鸣器电路等供电；T的次级（3）一（4）绕组电压经D5、ECl6、L4、C5、EC8、IC3整流、滤波、稳压后输出+5V电压。  分别给主控芯片IC2（MC68HC908QY4）电路、按键和显示电路、浪涌保护电路及高压峰值保护电路等供电。另外，电磁灶辅助电源电路的芯片不尽相同，形式有采用RCC方式；有的采用电源模块方式；有的采用电源变压器降压方式等。应加以区别。

　　3.门控管（IGBT）电路（或称主逆变电路、Lc振荡电路）。
　　
　　电路见下图所示，该电路是电磁灶的主要电路之一，由加热线圈RL、门控管（IGBT）、谐振电容C11、门控管内部续流二极管等组成。该电路是将1OOHz的脉动直流电压变成约为25kHz的高频电磁波。IGWT管G极受来自驱动电路输出的矩形脉冲驱动。当IGBT管导通时。流过RL的电流迅速增大；截止时，RL、C11便产生谐振电流，IGBT管c极对地产生高压正脉冲。这一过程周而复始。RL便输出高频电磁能。

　　4.按犍和显示电路。
　　
　　电路见下图所示，主要由显示板上的8位移位寄存器U1（SH74HCl64N）、显示驱动器U3（SH74HCl38N）、显示器LED、指示灯Ll—L13.按键s7一S12及主控板上的主控芯片U3（1tT46R22）等组成。显示板插件U2的（1）脚为+5V电源端；（7）脚为接地端；（2）脚为时钟信号端；（4）-（6）脚分别为显示器LED扫描电路的行信号控制端。当按键信号反馈到主控芯片U3的对应端口时，主控芯片U3通过CLOK／DATA线对显示板U1进行数据控制，显示器LED按所设定程序完成相应的显示功能。

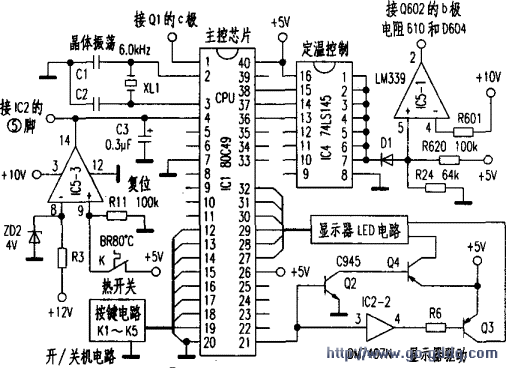

　　5.主控芯片（CPU）电路。

　　电路见下图所示，主控芯片ICI的（40）、（26）脚得到+5V电源后，其外部晶体XL1与内部振荡电路组成的时钟信号发生器开始工作。同时CPU（4）脚输入复位信号。完成初始化状态，CPU与外部电路配合完成电源通，断的转换控制；加热／定温功能的切换与控制；加热功率强，弱的控制及定温温度控制；并可实现定时功能；无负载检测及保护性自动关机功能：输入检测与按键输入检测功能：锅具检测与炉具过热检测等各项功能。
