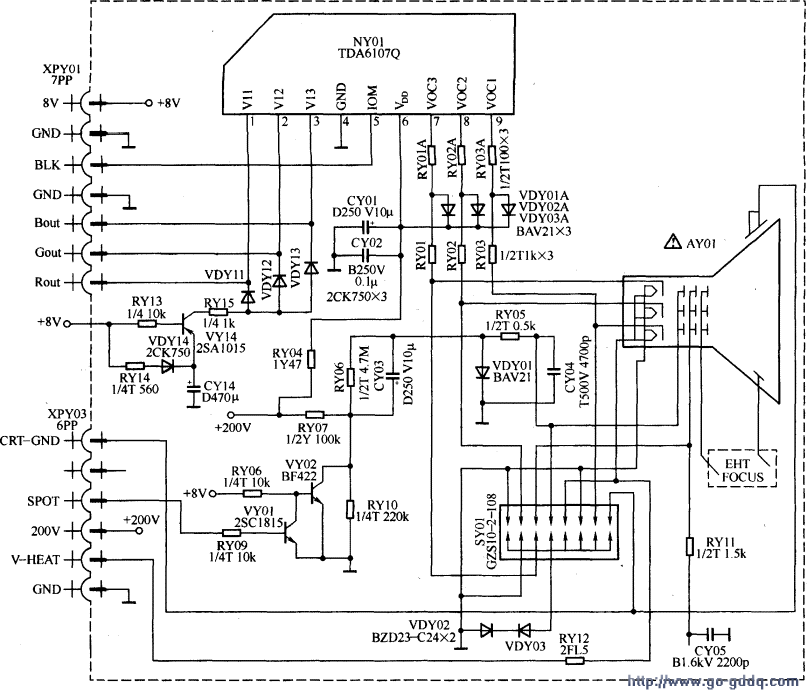

末级视放电路以NY01 （TDA6107Q）为核心构成，电路如下图所示。

　　1.视频放大电路
　　
　　彩色电视机末级视频放大器的主要任务是放大R、G、B三基色信号，并完成高增益、宽频带放大任务。彩色显像管属于高输入阻抗的电压驱动器件，它只有在高激励电压条件下才能获得高亮度、高对比度的图像。由于图像清晰度与视频信号带宽成正比，因此要获得高清晰度图像，视频放大器必须是宽频带放大器。

　　末级视放电路采用宽带视频放大集成电路TDA6107Q来完成R、G、B三基色放大。此外，TDA6107Q与具有连续阴极电流调整功能的集成电路TDA8843 一起，还实现末级视频放大器无调整设计，具有良好的性能与一致性。

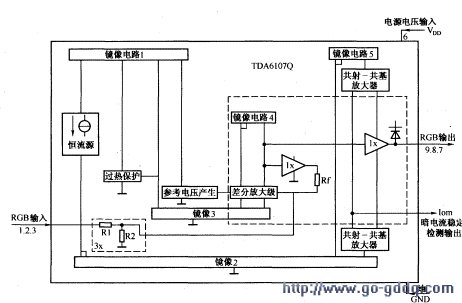

　　TDA6107Q包括R、G、B三路视频放大器，它可以直接激励彩色显像管的三个阴极，并具有抗打火保护功能。TDA6107Q内部电路框图如右图所示，引脚功能和实测数据如下表所示。

　　R、G、B三基色信号由TDA6107Q的（1）、（2）、（3）脚输入，经放大后由（7）、（8）、（9）脚输出，送至显像管的三个阴极，推动显像管显示彩色图像。

　　电路中，在TDA6107Q的（7）、（8）、（9）脚三个输出端分别接有VDY01A、VDY02A、VDY03A过压保护二极管，当某种原因使阴极的电压超过200V时，二极管导通，由电源钳位，保护TDA6107Q不致过压损坏。

　　2.自动白平衡调整（AKB）电路
　　
　　重点提示TDA8843机心彩色电视机采用了自动白平衡调整技术，很好地解决了偏色问题。因为它能在每次开机瞬间自动检查并调整，使彩管保持亮丽的真实色彩和良好的清晰度。在TDA8843内部的R、G、B输出级前面，设置了一种自动白平衡调整电路（也称黑电流稳定电路或连续阴极校正电路）。在场逆程期间，TDA8843内部的连续校正电路在I2C总线的控制下建立起基准黑电流电平，视放集成块TDA6107Q的（5）脚输出的黑电流检测信号通过R208、C251反馈至TDA8843的（18）脚，在（22）脚输入的束电流信号的作用下，与三枪统一的基准黑电流电平分别比较，自动调整TDA8843内部偏置电平和驱动电平，直至三枪偏置环和增益环平衡且稳定为止，从而实现CRT白平衡自动调整。由此可知，黑电平调整通道实际上是一个大闭环反馈回路。在这一回路中，任何一个环节出现问题都可能导致反馈环中断，黑电平调整电路工作失常，从而引起黑屏或其他一系列故障。

　　3.消亮点电路
　　
　　重点提示  该机采用了两种消亮点电路。第一种由VY14、VDY14、CY14及VDY11～VDY13等组成。开机时，+8V电压经VDY14给CY14充电，此时VY14截止，对TDA6107Q的工作状态无影响。关机时，+8V电源消失，CY14上的电压通过VY'14放电，VY14导通，放电电流流入TDA6107Q的（1）、（2）、（3）脚，保持TDA6107Q仍处于工作状态，使束电流快速泄放。可以看出，这是一种泄放式消亮点电路。

　　第二种由VY01、VY02、CV03、VDY01、RY06、RY07等组成。正常工作时，行输出变压器T402的（7）脚输出的行逆程脉冲经VD442整流和C463滤波后，输出的电压使VY01饱和，VY02截止0200V电压经RY07对CY03充电，VDY01导通，使CY03负端电压为0.7V。

　　关机时，VY01截止，VY02饱和，电容CY03充的电压不能突变，此时正端接地，负端为负电位，经RY05接到显像管的栅极，栅极变为负电位，使显像管的栅极迅速变为负值，导致显像管的栅阴极负压增大，控制电子束很快截止，消除了关机亮点。可以看出，这是一种截止型消亮点电路。
