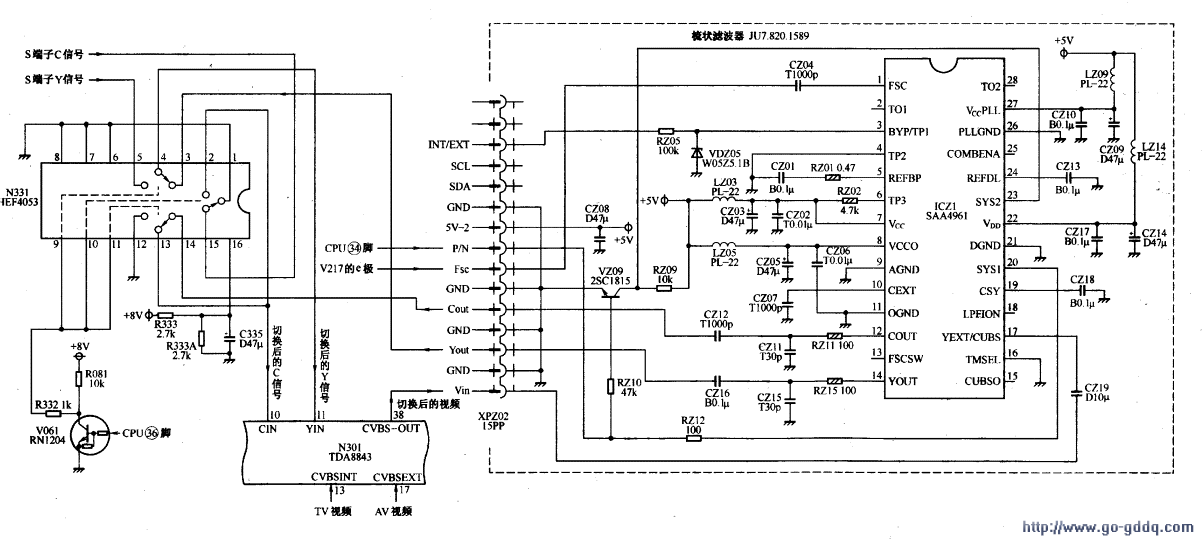

Y/C分离与切换电路如下图所示。
1.Y/C信号分离电路
Y/C信号分离电路以ICZ1 （SAA4961）为核心构成，SAA4961引脚功能如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 副载波输入 | 0 | 15 | CVBS或Y信号输出 | 2.3 |
| 2 | 内部连接 | 0 | 16 | 内部连接 | 0 |
| 3 | 直通模式控制 | 3.4 | 17 | CVBS或外接Y输入 | 1.2 |
| 4 | 内部连接 | 0 | 18 | 带通滤波器 | 2.1 |
| 5 | 去耦电容器 | 1.2 | 19 | 存储电容器 | 1 |
| 6 | 内部连接 | 5 | 20 | 制式选择1 | 3.1 |
| 7 | 电源供电 | 5 | 21 | 数字部分接地 | 0 |
| 8 | 模拟部分缓冲寄存器 | 5 | 22 | 数字部分电源电压 | 5 |
| 9 | 模拟部分接地 | 0 | 23 | 制式选择2 | 0 |
| 10 | 外部色度信号输入 | 0.3 | 24 | 去耦电容器 | 1.2 |
| 11 | 输出缓冲寄存器接地 | 0 | 25 | 输入／输出控制 | 3.2 |
| 12 | 色度信号输出 | 1.3 | 26 | 模拟锁相环部分接地 | 0 |
| 13 | 副载波选择切换 | 0 | 27 | 模拟锁相环电源电压 | 5 |
| 14 | 亮度信号输出 | 2.3 | 28 | 内部连接 | 0 |
TDA8843的（13）脚为TV视频信号输入端，（17）脚为AV视频信号输入端，两脚输入的信号由内部电路AV/TV切换后，从（38）脚输出，一路送到AV视频输出插口；另一路送梳状滤波器SAA4961的（17）脚，经内部处理后，分离出亮度Y信号从SAA4961的（14）脚输出，加到N331（ HEF4053）的（8）脚，分离出的色度C信号从SAA4961的（12）脚输出，加到N331 （HEF4053）的（14）脚。
当接收NTSC-M制信号时，CPU的（34）脚输出高电平，一方面加到SAA4961的（20）脚，另一方面控制V209导通，使SAA4961的（23）脚为低电平。此时SAA4961工作在NTSC-M制式，对（17）脚输入的NTSC-M制信号进行Y/C分离。
2.S端子Y/C信号和视频Y/C信号切换电路
S端子Y/C信号和视频Y/C信号切换电路以N331（HEF4053）为核心构成，其逻辑控制真值表如下表所示。
| 控制信号 | 开关接通情况 | ||||
| 9 | 10 | 11 | 和(4)脚（切换后的Y信号输出）接通的脚是 | 和⑩脚（S端子C信号输入）接通的脚是 | 和(14)脚（Y/C分离电路SA4961输出的Y信号）接通的脚是 |
| L | L | L | (5)脚（S端子Y信号） | (2)脚（切换后的C信号） | (12)脚（接地） |
| L | L | H | (5)脚（S端子Y信号） | (2)脚（切换后的C信号） | (13)脚（切换后的C信号） |
| L | H | L | (5)脚（S端子Y信号） | (1)脚（接地） | (12)脚（接地） |
| L | H | H | (5)脚（S端子Y信号） | (1)脚（接地） | (13)脚（切换后的C信号） |
| H | L | L | (3)脚（Y/C分离电路SAA4961 | (2)脚（切换后的C信号） | (12)脚（接地） |
| 输出的Y信号） | |||||
| H | L | H | (3)脚（Y/C分离电路SAA4961输出的Y信号） | (2)脚（切换后的C信号） | (13)脚（切换后的C信号） |
| H | H | L | (3)脚（Y/C分离电路SAA4961输出的Y信号） | (1)脚（接地） | (12)脚（接地） |
| H | H | H | (3)脚（Y/C分离电路SAA4961输出的Y信号） | (1)脚（接地） | (13)脚（切换后的C信号） |
S端子输出的Y、C信号加到N331 （HEF4053）的（5）、（15）脚，Y/C分离电路SAA4961输出的Y、C信号加到N331 （HEF4053）的（3）、（14）脚，切换后的Y信号从N331 （HEF4053）的（4）脚输出，加到TDA8843的（11）脚，切换后的C信号从N331（HEF4053）的（2）、（13）脚输出，加到TDA8843的（10）脚。
N331 （HEF4053）的（9）、（10）、（11）脚为切换控制端，由CPU的（36）脚输出的Y/C开关信号经V061倒相后进行控制。
