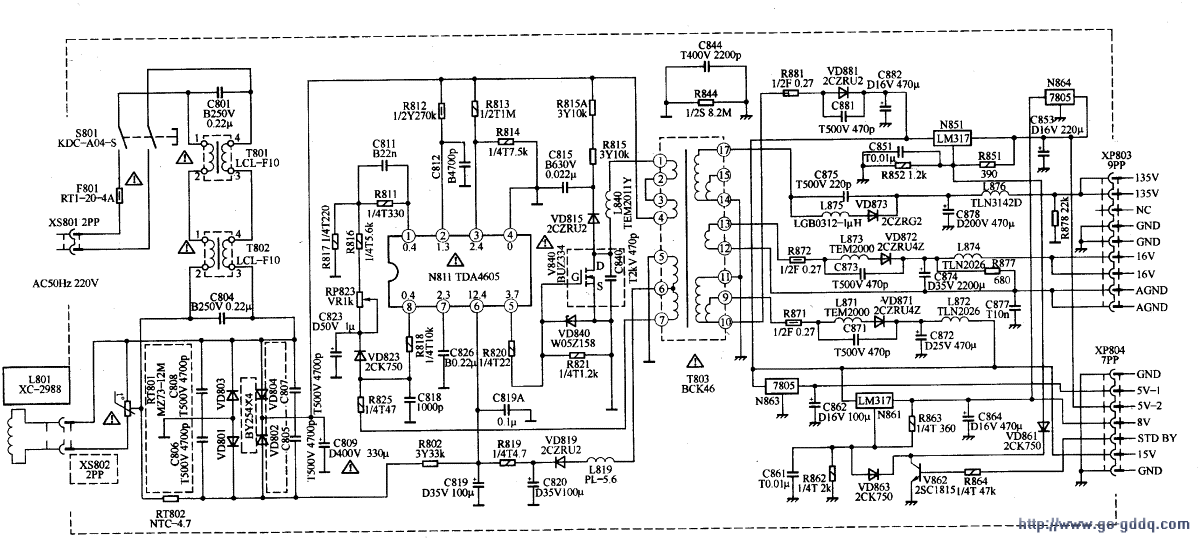

长虹29SD83型彩色电视机采用以TDA4605为核心构成的并联型他激式开关电源。电源电路如下图所示。

　　一、TDA4605简介
　　
　　电源控制芯片TDA4605内含启动脉冲发生器、逻辑控制电路、误差放大和脉冲宽度调制电路，并具有过流、过压、欠压和软启动等多种保护电路。TDA4605内部电路框图如右图所示，引脚功能和实测数据如下表所示。

　　二、启动与振荡电路
　　
　　220V的交流电源电压经过电源保险丝F801、电源开关S801以及由C801、T801、T802、C804等组成的脉冲干扰抑制电路和RT802（负温度系数NTC热敏电阻），进入由VD801～VD804、C809组成的整流滤波电路，在C809两端得到约300V左右的直流电压，经开关变压器T803的4-1绕组加至开关管V840的漏极。

　　另外，市电电压还经VD803半波整流、R802限流、C819滤波加至TDA4605的（6）脚，控制TDA4605内的基准电压发生器工作，并产生3V基准电压，该电压作为启动脉冲发生器、比较器、逻辑电路的工作电压。于是，开关管驱动脉冲放大电路在启动脉冲发生器和（7）脚所接软启动电路的作用下，产生一个占空比逐渐加大的驱动脉冲从（5）脚输出，驱动电源开关管V840工作。开关电源工作后，TDA4605（6）脚的供电电压不再由R802支路供给，而将改由开关变压器6-5绕组输出的电压经VD819、C820整流滤波和R819限流后提供。

　　三、稳压控制电路
　　
　　该机稳压控制电路采用间接取样方式，开关变压器T803的7-5绕组为专设的取样绕组，由于取样绕组和次级绕组采用紧耦合结构，所以，取样绕组被感应的脉冲电压的高低就间接地反映了输出电压的高低，因此，这种取样方式称为间接取样方式。这种取样方式的缺点是稳压瞬间响应差，因为当输出电压因市电电压等原因发生变化时，须经开关变压器的耦合才能反映到取样绕组。

　　稳压控制过程如下：当B+电压升高时，T803的7-5绕组输出的脉冲电压也将升高，经VD823、C823整流滤波，再经RP823、R816、R817分压和R811降压后，加到TDA4605的（1）脚，使（1）脚电压升高，通过TDA4605内部电路处理，控制（5）脚输出驱动脉冲的脉冲占空比下降，使开关管V840饱和期减小，输出电压下降。反之亦然。

　　四、保护电路
　　
　　1.软启动电路
　　
　　开关电源一般在开机瞬间，由于稳压电路还没有完全进入工作状态，开关管将处于失控状态，极易因关断损耗过大或过激励而损坏。为此，该机设有软启动电路，即TDA4605的（7）脚外接的软启动电容C826。利用C826的充电作用，可使每次开机时（5）脚输出脉冲的占空比逐渐增大，限制驱动脉冲导通时间不会过长，并使稳压电路迅速进入工作状态。

　　2.欠压保护电路
　　
　　TDA4605的（3）脚为欠压保护端，C809两端的300V左右的电压经R813、R814分压后加到TDA4605的（3）脚。当市电电压过低时，则输入到TDA4605（3）脚的电压也将降低，当（3）脚电压低于1.8V时，将通过逻辑电路关闭（5）脚的驱动脉冲输出，使开关管停止工作。

　　3.过压保护电路
　　
　　TDA4605的（6）脚为过压保护端，当（6）脚电压超过18V时，TDA4605内部的过压保护电路动作，将通过逻辑电路关闭（5）脚的驱动脉冲输出，使开关管停止工作。

　　4.稳压失控保护电路
　　
　　当稳压控制电路不良时，可能导致开关变压器T803各个绕组脉冲电压大幅度升高，初级电流升高。当TDA4605的（2）脚电压升高到3V以上时，TDA4605通过内部逻辑电路关闭（5）脚的驱动脉冲输出，使开关管停止工作。

　　五、待机控制电路
　　
　　由于TDA4605能根据负载量自动调整开关管G极的脉冲宽度，所以本机的待机方法是切断开关变压器次级供整机小信号处理用的+8V电压，使行振荡电路停振，整个行扫描电路不工作，而B+电压仍有110V以上，该机在待机时的B+电压比机器正常工作时要低10V左右。

　　待机控制过程如下：待机时，CPU的（41）脚输出的待机控制信号（STD-BY）为高电平，V862饱和导通，VD863、VD861导通，控制三端可调稳压器N861 （LM317）输出的+8V电压和N851（LM317）输出的+5V-2电压降低，TDA8843行振荡电路停止工作，从而达到待机的目的。
