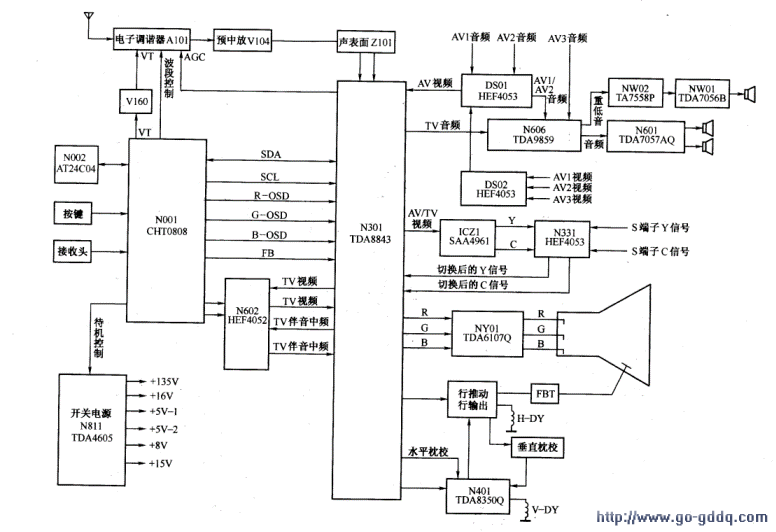

　　采用TDA8843 （OM8839）单片机心的长虹29SD83型彩色电视机整机主要电路组成如图所示。

　　从图中可以看出，长虹29SD83型彩色电视机电路主要由电子调谐器A101、图像中放／伴音中放／亮度／色度信号／扫描集成电路N301 （TDA8843）、TV制式切换开关N602（ HEF4052）、AV1/AV2音频切换电路DS01 （HEF4053）、AVl/AV2/AV3视频切换电路DS02 （HEF4053）、S端子Y/C信号和梳状滤波器分离出的Y/C信号切换电路N331（ HEF4053）、Y/C分离电路ICZ1 （SAA4961），音效处理电路N606 （-TDA9859）、音频功放N601 （TDA7057AQ）、重低音有源滤波电路NW02 （TA7558P）、重低音功放NW01（ TDA7056B）、末级视放电路NY01（TDA6107Q）、行输出、场输出N401（TDA8350Q）、微处理器NO01 （CHT0808）、存储器N002 （AT24C04）和开关电源N811 （TDA4605）等几部分组成。
