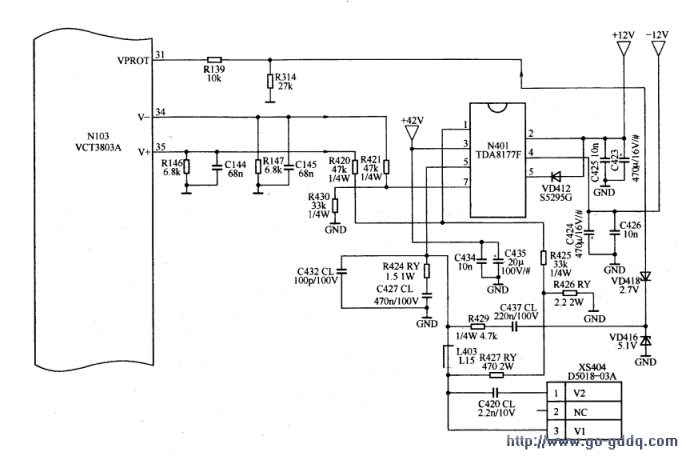

场扫描电路如下图所示。
1.场扫描小信号处理电路
场扫描小信号处理电路由VCT3803A的(31)、(34)、(35)脚外接元件和集成电路内部相关电路组成。VCT3803A内部无独立的场振荡电路,场激励脉冲信号的形成是由行脉冲信号经分频后产生的。(34)、(35)脚分别为负、正极性的场激励信号输出脚。(31)脚为场逆程脉冲信号反馈输入脚,该脚输入的场逆程脉冲信号,一方面用于场扫描电路,另一方面用于沙堡脉冲信号的形成。
2.场输出电路
场输出电路以N401(TDA817 7F)为核心构成,TDA8177F引脚功能和实测数据如下表所示。
脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
1 | 反相输入 | 0.5 | 5 | 场扫描输出 | 0.1 |
2 | 正供电脚 | 13.5 | 6 | 场逆程脉冲输出 | 14 |
3 | 反峰供电脚 | 42 | 7 | 同相输入 | 0,3 |
4 | 负供电脚 | 14 |
TDA8177F的(2)脚为供电端,电压来自于电源电路输出的12V电压,电源电路输出的-12V电压为其(4)脚提供负电压。另外,电源电路输出的42V电压加至TDA8177F的(3)脚,作为TDA8177F内部逆程发生器的电源,为场输出电路在逆程期间提供较高的供电电压,以缩短场逆程时间。
由VCT3803A的(35)、(34)脚送来的场锯齿波加至TDA8177F的(1)、(7)脚,功率放大后由TDA8177F的(5)脚输出到场偏转线圈上。电阻R426把场扫描电流转换成电压,并经R425加到TDA8177F的(1)脚,形成负反馈,主要起改善场线性的作用。
3.场保护电路
当某种原因(例如场输出短路)使加至VCT3803A的(31)脚的场脉冲幅度低于2.5V时,VCT3803A的(42)、(43)、(44)脚输出的R、G、B信号消隐,保护显像管不致损坏。
