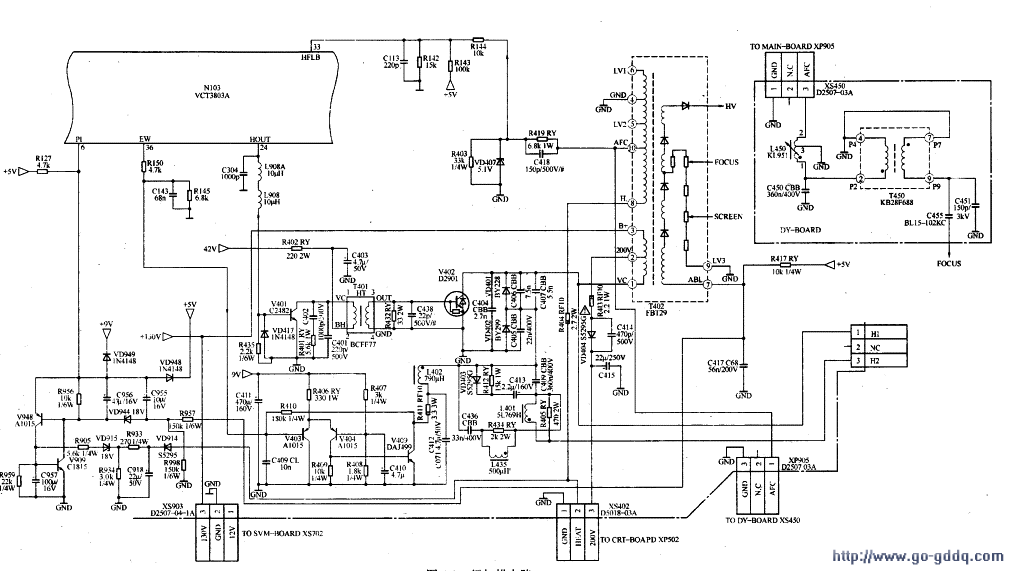

行扫描电路如下图所示。

　　1.行扫描小信号处理电路
　　
　　在VCT3803A内部视频切换开关选择下，选择的复合视频信号或亮度信号经同步分离电路，分离出复合同步信号。复合同步信号被送到行AFC1电路，使行振荡信号与行同步脉冲信号保持严格的同步。校正后的行振荡信号再送入行AFC2电路，与（33）脚送入的行逆程脉冲进行相位比较，以实现图像的行中心调整。最后，行频脉冲从（24）脚输出到行激励电路。

　　2.行推动电路
　　
　　由VCT3803A的（24）脚输出的行频激励信号，加到行推动管V401的基极。由电源电路VD913、C945整流滤波产生的42V电压经R402降压，通过行推动变压器T401的初级绕组加到V401的集电极。在行频开关脉冲激励下，行推动变压器T401的次级输出行频开关脉冲，控制行输出管V402的导通与截止。R401、C401、C402为阻尼元件，用于消除开关脉冲的阻尼振荡。

　　3.行输出电路
　　
　　该机采用具有左右枕形失真校正的双阻尼管行输出电路，其中，V402为行输出管，VD401、VD402为阻尼二极管，C404、C405、C406、C407为逆程电容。C436为S校正电容，目的是使光栅左、右边沿扫描速度与中心扫描速度基本相同，校正光栅左、右两边的延伸失真。

　　IA02为行线性调节器，利用其磁饱和特性，可补偿因电阻分量引起的行扫描线性失真。

　　行输出电路的作用之一是给行偏转线圈提供行扫描电流；行输出电路的作用之二是利用行扫描逆程期间产生的行逆程电压经行输出变压器T402升压、降压后，为显像管提供所需的阳极高压、聚焦电压和帘栅极电压。另外，行输出变压器还提供以下几种电压：

　　（1）行输出变压器（2）脚将B+直流电压叠加到行逆程正脉冲上，经VD404、C415整流滤波后得到200V电压，为末级视放电路提供工作电压。

　　（2）行输出变压器的8-4绕组为显像管提供灯丝（交流）电压，R404为限流电阻。

　　（3）行输出变压器的（10）脚产生的行逆程脉冲加到VCT3803A的（33）脚，作为行AFC2的比较信号，另外还加到动态聚焦电路。

　　4.水平枕形失真校正电路
　
　　从VCT3803A的（36）脚输出的场抛物波信号，经R150加到V403的基极。V403、V404组成单端输入单端输出差分放大电路，对共模信号有较强的抑制作用，因信号从V404的集电极输出，因此，V404集电极输出的信号与V403基极输出的信号相位相同。V404集电极输出的信号再经V405倒相放大后，输出下凹场频抛物，经L402耦合，去调制行扫描锯齿波电流的波形，从而达到水平枕校的目的。

　　5.动态聚焦电路
　　
　　由行输出变压器T402的（10）脚引出的行逆程脉冲，通过L450形成行抛物波电压。T450为聚焦升压变压器，由其升压为约25倍的反相行抛物电压（幅度为1000V），经C455耦合，与聚焦电压一起送到显像管的聚焦极，使显像管的边缘得到较好的聚焦效果。

　　6.保护电路
　　
　　当行输出变压器的（8）脚输出的脉冲（灯丝电压）过高时（超过6.9V），灯丝电压脉冲经VD914整流、C918滤波以及R933与R934分压后，使稳压管VD915击穿，对电容C957进行充电。充电电压达到0.6～0.7V后，V909导通，V948导通，VCT3803A的（6）脚电平变低（正常工作时为高电平），CPU控制机器进入保护关机状态。由于V909与V948接成可控硅模式（自锁式保护电路），即使触发电平消失，也将依靠本身的电流维持锁定状态，因此这种保护需重新开机才能“解锁”。
