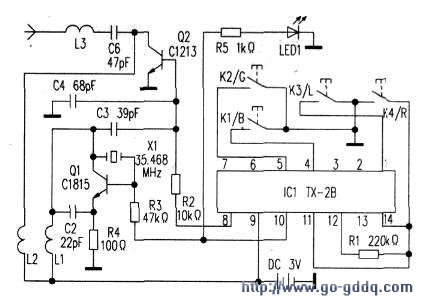

电路如图所示。IC1（TX一2B）（11）、（12）脚外接Rl，为时钟振荡外接电阻。振荡频率约为70kHz。（4）、（5）脚及（1）、（14）脚为两组编码脉冲选通端，（5）脚外接微动开关K2，（4）脚外接微动开关Kl，当按下K2或Kl时，（5）脚或（4）脚经K2或Kl接地，表示（5）脚或（4）脚的编码脉冲选通端被选通。由ICl内部编码器产生前、后两种动作方向的编码脉冲。同理，（1）脚外接K3，（4）脚外接K4，操作K3、K4.在ICl内部也会相应产生左、右两个方向动作的编码脉冲。这样。由Icl内部编码器产生的前、后与左、右4种不同动作方向的编码脉冲。均由（8）脚输出经R2加到Q2基极。同时，由Ql、x1等组成高频振荡器。产生的35.468MHz射频信号。经C3也加到Q2基极，使编码脉冲对射频振荡信号进行调制，由Ql集电极输出经C6、L3，最后由拉杆天线向空中辐射出去。由于Tx一2B具有自动关机功能，其（10）脚为电源控制输出端，利用Icl（10）脚为Ql基极提供偏压和为LEDl指示灯提供工作电压。只有在发射时（10）脚才输出高电平。使Ol工作、LED1发光。否则。Ql不工作、LED1也不发光，因此在这种遥控电路中可将电源开关省去。
