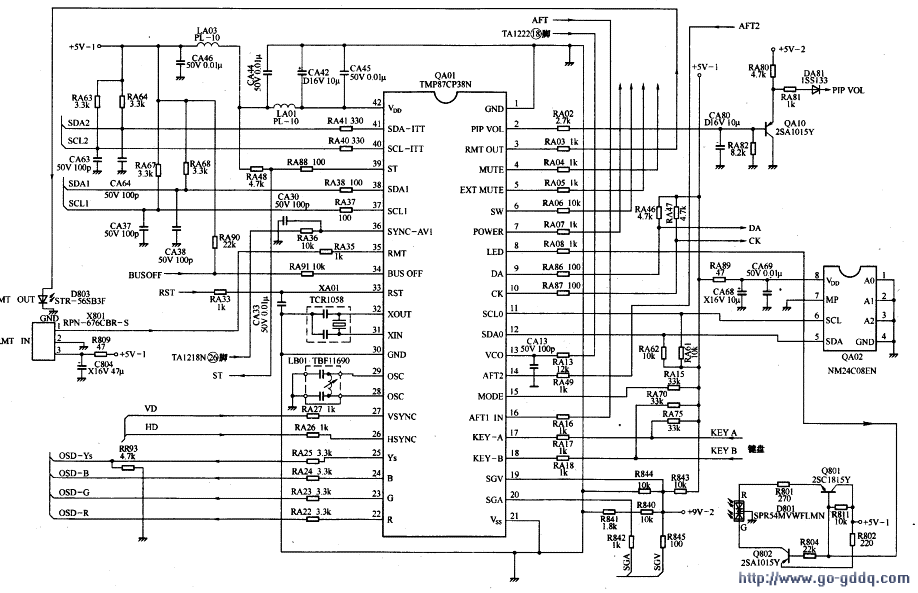

一、CPU的基本工作条件

      1.供电电路
　　
　　CPU的（42）脚为电源供电端，由稳压块Q840的（5）脚输出的SV电压供给。开关电源正常工作时，开关变压器T862的（19）脚得到的脉冲信号，经保险电阻2889、D896整流，C895滤波产生约+25V电压，经L898、R841送到Q840的（1）脚，Q840为一集成式的+5V电压稳压和+5V电压延迟产生电路，经Q840降压稳压后从其（5）脚输出+5V-1电压，为CPU供电。

　　2.复位电路
　　
　　当电源接通时，CPU的5V供电电压以一定的时间常数上升，如果CPU在电源电压还没有上升到正常值时即开始工作，往往会出现误动作，电源开关断开时也是如此。因此，当5V电源还没有充分上升或5V电源开始下降时，必须使CPU停止工作，复位电路便是为此而设置。

　　CPU的（33）脚为复位端，由稳压块Q840的（4）脚提供复位电压。当电源刚接通时，Q840的（4）脚电压为O，CPU处于复位状态，所有输出端清零；当Q840的（4）脚电压达到4.5V以上时，CPU的（33）脚呈现高电平，CPU工作，开始执行程序。

　　3.振荡电路

      CPU的（31）、（32）脚外接10MHz晶振XA01，和内部电路共同产生CPU所需的振荡信号，使CPU在时序脉冲的作用下工作。

    　二、操作指令电路
　　
　　1.红外信号输入、输出电路红外接收器K801接收遥控器发射出来的红外信号，通过其内部解调和整形放大后，从（1）脚输出脉冲信号，通过接插件送到CPU的（35）脚，经识别后进行相应的操作控制。

　　CPU的（3）脚为红外发射信号输出端，输出调制在38kHz载波的数字信号，通过接插件送到电源板上的红外发射二极管D803，使其发出红外光到外部红外控制器，实现整机与遥控装置的双向通讯，省去了在生产调试过程中插拔“BUS OFF”控制线的麻烦，节省了调试时间，提高了生产效率，且保证了调试质量。

　　2.键盘操作电路CPU的（17）、（18）脚为操作按键指令输入脚，当按下按键时，CPU的（17）、（18）脚根据检测到的电平大小，经内部电路处理后，通过IIC总线和接口电路完成相应的功能。

　　三、控制电路
　　
　　1.调谐选台电路

      该机采用频率合成式高频头来完成调谐选台任务，由于该机为画中画彩色电视机，故需二、CPU的基本工作条件1.供电电路CPU的（42）脚为电源供电端，由稳压块Q840的（5）脚输出的SV电压供给。开关电源正常工作时，开关变压器T862的（19）脚得到的脉冲信号，经保险电阻2889、D896整流，C895滤波产生约+25V电压，经L898、R841送到Q840的（1）脚，Q840为一集成式的+5V电压稳压和+5V电压延迟产生电路，经Q840降压稳压后从其（5）脚输出+5V-1电压，为CPU供电。要两只频率合成式高频头，主副高频头工作原理完全相同。

　　2.自动搜索电路
　　
　　在自动搜索过程中，需要有电台识别信号（行同步信号）和AFT信号，由于采用频率合成式高频头后不再由CPU直接提供高频头的频段、调谐电压，而是由CPU通过IIC总线向高频头内接口电路传送波段数据和分频比数据，因此，在FS式调谐系统中，还需要IIC总线的控制才能完成自动搜索过程。

　　由于该机为画中画彩色龟视机，所以有两套搜索系统，它们共用一组IIC总线，即CPU的（37）、（38）脚，与CPU的（13）脚（主画面行同步信号）、（16）脚（主画面AFT信号）构成主画面的搜索条件，与CPU的（36）脚（子画面行同步信号）、（14）脚（子画面AFT信号）构成子画面的搜索条件。

　　Q501 （TA1222）的（18）脚为行同步信号输出端，送至CPU的（13）脚，用作主画面的电台识别信号。中频AFT信号从中频处理组件H002的（6）脚输出，加到CPU的（16）脚，在自动搜台时，用来确认搜台是否准确和是否进行存台操作。

　　子画面的同步信号由AV/TV切换电路TA1218N的（26）脚输出，送到CPU的（36）脚，作为子画面的同步信号，在自动搜索时用作有无电台的判定依据。子画面的AFT信号则是由子画面高中频组件HY02的（12）脚输出，送到CPU的（14）脚。

　　3.IIC总线控制电路
　　
　　由于该机采用了除东芝外的其他公司的功能组件，在目前各组件还未进行标准设计之前，存在着一个兼容性问题。因此，为解决此问题，在该机心中采用了四种总线格式，即飞利浦公司的IIC总线格式（CPU的（37）、（38）脚）、ITT公司的IIC总线格式（CPU的（40）、（41）脚）、存储器QA02 （NM24C08EN）采用的I2C总线格式（CPU的（11）、（12）脚）和卡拉OK系统采用的三线总线格式（CPU的（9）、（10）、（39）脚）。其中，飞利浦公司的IIC总线上挂接的集成电路主要有Q501 （TA1222）；调谐器（HO01、HY02）；功能扩展电路IC103（JLC15628F）、QY04（JLC1562BN）（图3-19中未画出）；PIP处理电路QY03 （TC9083F）； SECAM解码器QY05（ TA8765N）、QQ01 （TA1229N）；梳状滤波器Q201 （TC9090N）； AV/TV切换电路QV01（ TA1218N）；几何失真校正电路Q302 （TA8859CP）等。ITT公司的I2C总线上主要挂接有主中放/丽音组件控制电路IC104 （MSP3410B）。

　　4.指示灯（ LED）控制电路
　　
　　CPU的（8）脚输出LED指示信号，经电阻RA08和接插件到电源板Q801、Q802的基极，分别控制红、绿发光二极管的显示。正常工作时，CPU的（8）脚输出SV高电平，使Q801导通、Q802截止，指示灯呈红色；当处于待机状态时，CPU的（8）脚输出低电平，使Q802导通、Q801截止，指示灯显示绿色。另外，当电源系统出现故障时，CPU的（8）脚送出适当占空比的脉冲波，经Q802驱动后，指示灯呈现闪烁状态，不同的闪烁频率指示不同类型的故障。

　　5.其他控制电路
　　
　　CPU的（2）脚为画中画音量控制（PIP VOL）输出端，（4）、（5）脚为静音控制端，（6）脚为飞扬扬声器开关控制端，（7）脚为待机控制端，这些控制电路在前面介绍相关电路时已有说明。

　　四、屏显电路
　　
　　来自Q501（TA1222）的（31）脚的场频脉冲送到CPU的（27）脚，以确定图像扫描的开始。

　　来自TA1222的（30）脚的行频脉冲送到CPU的（26）脚，用于判断图像扫描的纵向位置。CPU的（28）、（29）脚外接元件是字符振荡器的谐振电路，因为字符振荡器的振荡频率决定了从ROM中读出字符的速度，所以改变字符振荡器的频率，将使屏幕上显示的字符的水平方向尺寸发生变化。显示的字符形状数据存储在CPU内部的ROM中，在字符显示期间，按时钟脉冲节拍可读出ROM中的字符数据，R、G、B字符脉冲和字符消隐脉冲分别由CPU的（22）、（23）、（24）、（25）脚输出，去TA1222的（39）、（38）、（37）、（36）脚，与主画面和子画面信号进行切换处理。
