长虹G2966型彩色电视机采用由日本山肯（SANKEN）公司生产的STR-S6709组成的变频他激式开关电源。

　　电流型脉宽调制集成块Q801 （STR-S6709）是开关电源的核心电路，其内部主要由OSC振荡电路、比例驱动电路、开关管、过流过压过热保护电路等组成，功能比较完善，STR-S6709引脚功能和实测数据如下表所示。

　　一、启动与振荡电路
　　
　　220V的交流电源电压经过电源开关S801及由C801、R801、T801、C813、C814、T802等组成的脉冲干扰抑制电路，进入由D801组成的桥式全波整流电路，经C810滤波，产生300V左右的电压，由开关变压器T862的7-2绕组加到Q801 （STR-S6709）的（1）脚（内接开关功率晶体管集电极）。同时220V的交流电经限流电阻R803降压、二极管D802整流、电容C 808滤波产生8V左右的直流电压，为STR-S6709的（9）脚提供工作电压。此时STR-S6709内部振荡电路开始振荡，振荡脉冲经比例驱动电路放大，从（5）脚输出。输出的脉冲一路经电阻R802反馈到（4）脚，作为负反馈信号，稳定驱动电路的工作状态；另一路经C816输入到（3）脚内部开关管的基极。开关管在开关脉冲的驱动下工作于开关状态，时而导通，时而截止，在开关变压器的初级绕组7-2脚上激起高频开关脉冲，并在开关变压器次级绕组上感应出脉冲电压，经过各自的整流、滤波，输出+115V、+25V、+12V、+8V等工作电压。

　　开关电源工作后，STR-S6709的（9）脚不但由R803、D802、C808供电，还由D803、D807、C808组成的电路供电，此时STR-S6709的（9）脚电压为8V左右。

　　二、稳压控制电路
　　

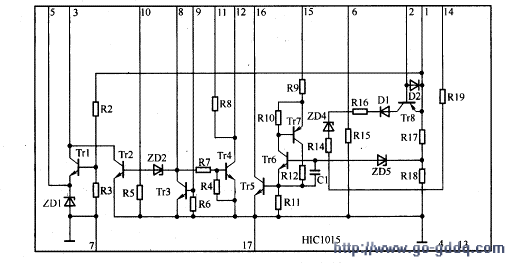

　　稳压控制电路以Z801（HIC1015）为核心构成，HIC1015除具有稳压控制功能外，还具有对开关电源的开/待机控制和负载过流过压保护等功能。HIC1015内部电路框图如右图所示，引脚功能及实测数据如下表所示。

　　B+电压通过电阻R890加到HIC1015的（5）脚内部稳压二极管ZD1（稳压值为6.2V）正极，为HIC1015内部取样放大管Trl的发射极提供6.2V的基准电压；同时B+电压通过电阻R479加到HIC1015的（1）脚，经HIC1015内部R2与R3分压，为HIC1015内部Tr1的基极提供取样电压。当某种原因使B+电压升高时，取样电压升高，取样放大管Tr1的基极电压也随之升高，其导通量增大，集电极电压下降，从HIC1015的（3）脚输出，经电阻R827使Q880的基极电压下降，其导通量增大，集电极电流增大，使流过光耦Q826的（1）、（2）脚之间的电流增大，Q826内部发光二极管发光增强，Q826的（3）、（4）脚之间的光敏三极管导通程度相应增大，光敏三极管c-e极间电阻减小，使进入STR-S6709的（7）脚的电流增大，STR-S6709内部振荡脉冲宽度变窄，控制开关管导通时间缩短，输出电压降低。反之亦然。

　　三、待机控制电路
　　
　　刚开机时，CPU自动进入待机状态，CPU的（7）脚输出低电平，Q830截止，HIC1015的（9）脚无电压输入，经HIC1015内部电路控制，从HIC1015的（3）脚输出高电平，Q880截止，光耦Q826也截止，此时基本没有电流进入STR-S6709的（7）脚，STR-S6709振荡电路输出宽振荡脉冲，使输出电压迅速上升。当输出电压上升到正常工作电压的1/4左右时，经HIC1015控制，使Q880、Q826开始导通，开始有电流经R815、Q826的（3）、（4）脚进入STR-S6709的（7）脚，使STR-S6709振荡电路的振荡脉冲宽度受控变窄，开关管的导通时间减少，输出电压的上升速度减缓。当输出电压上升到正常工作电压的一半左右时，经HIC1015控制，使Q880导通量增大，Q826导通量增大，经R815、Q826的（3）、（4）脚进入STR-S6709的（7）脚的电流增大，STR-S6709振荡电路的振荡脉冲宽度受控变窄，开关管的导通时间减少，输出电压不再升高，电源电路进入待机工作状态。在待机状态时，开关电源的各路输出电压约为正常工作电压的一半（约为63V）。

　　另外，在待机状态下，HIC1015的（12）脚也输出低电平，使Q430截止，不能为行扫描电路提供9.3V的供电电压，行振荡电路因无工作电源而停振。在正常工作时，CPU的（7）脚输出高电平，Q830导通，使HIC1015的（12）脚呈开路状态，25V电压经R433由稳压二极管D430、D433钳位在10V左右，给Q430提供偏置电压，Q430导通，其发射极输出电压经二极管D431给行振荡电路提供9.3V工作电源。

　　四、保护电路
　　
　　1.过流保护电路
　　
　　正常工作时，行电流一般在400mA左右，检测电阻R470 （0.47Ω）两端电压降小于0.2V，即HIC1015的（1）、（2）脚之间电压降小于0.2V，过流保护电路不动作。若负载电路加重，引起行电流超过600mA，则R470两端压降增大，使加到HIC1015的（1）、（2）脚的电压增大，经HIC1015内部电路控制，从HIC1015的（16）脚输出低电平，Q830截止，电源进入待机工作状态。同时行振荡电路工作电源被切断，使负载电路不工作，达到过流保护的目的。

　　2.过压保护电路
　　
　　B+电压经R479加到HIC1015的（1）脚，对B+电压（+115V）进行监视，当B+电压升高到+120V以上时，经HIC1015内部电路控制，从（16）脚输出低电平，使电源进入待机状态，达到过压保护的目的。

　　3.场输出电路
　　
　　过流保护场输出电路正常工作时，电阻R370上的压降小于0.3V，通过电阻R371、R372分压使Q370处于截止状态。当场输出电路发生短路性故障时，R370上的电流将增大，当R370两端的电压降大于0.5V时，Q370导通，其集电极电压升高，使稳压二极管D370 （5.6V）击穿，该电压加到HIC1015的（14）脚，经HIC1015内部电路控制，从（16）脚输出低电平，使电源进入待机状态，达到场输出过流保护的目的。

　　4.行输出电路过压保护
　　
　　行输出电路过压保护电路是通过检测行输出变压器（9）脚输出的灯丝脉冲电压进行过压保护的。

　　行输出电路正常工作时，行输出变压器（9）脚输出的灯丝脉冲电压峰值为20V左右，通过二极管D425整流、电容C425滤波，得到约20V的直流电压，经电阻R491、R494分压，加到Q410发射极上的电压约为6.OV，由R495、稳压管D426提供给Q410基极稳定的6.2V偏置电压，Q410截止。当行输出变压器（9）脚输出的灯丝脉冲电压峰值超过24V时，由电阻R491、R494分压使晶体管Q410的发射极电位达6.5V，由于其基极电位6.2V稳定不变，所以Q410导通，使Q411导通，其导通电流经D427、R493加至HIC1015的（14）脚，经HIC1015内部电路控制，从（16）脚输出低电平，机器进入待机状态，使行振荡电路无工作电源而停振，从而起到了过压保护作用。

　　5.开机限流控制电路
　　
　　由于300V滤波电容C810的容量较大，所以在开机瞬间充电电流较大，过大的电流可能会烧坏一些元件。为了避免这种现象，该机设有防开机冲击电流保护电路。它由电阻R812、R813、继电器SR81组成。其中继电器SR81的触点为常开触点，在开机瞬间，由于提供给继电器的工作电压还未建立，所以SR81的触点断开，此时交流电源经限流电阻R813、R812进入整流滤波电路，限流电阻R813、R812对开机瞬间的冲击电流起到了一定的限制作用。

　　当开关电源正常工作时，提供给继电器SR81的12V工作电压建立，继电器SR81的触点闭合，将限流电阻R813、R812短路，起到降低电源功耗的作用。
