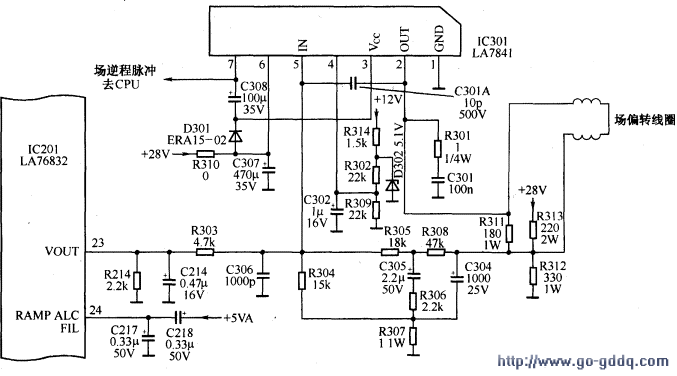

场扫描电路如下图所示。

　　1.场扫描小信号处理电路
　　
　　行分频电路输出的行频脉冲，还要送至场分频电路，场分频过程受场同步信号的控制。

　　场分频电路实质上是一个数字分频器，它通过对场同步脉冲进行计数后，来确定分频系数，进而完成分频过程，产生场脉冲。场脉冲经锯齿波形成电路后，转化为锯齿波电压，从LA76832的（23）脚输出，送至场输出集成电路。另外，在LA76832内部，场锯齿波电压还经E/W电路形成场抛物波，从（22）脚输出。接在（24）脚外围的电容为锯齿波形成电容。

　　2.场输出电路
　　
　　场输出电路由IC301 （LA7841）及外围元件组成。LA7841引脚功能如下表所示。

　　LA76832的（23）脚输出的场锯齿波电压经R303加到LA7841的（5）脚，经功率放大后，从（2）脚输出，送入偏转线圈。C304为耦合电容，当锯齿波电流流过R307后，经R307转换为电压，经R304、R306、C305、R305反馈至LA7841的（5）脚，用于补偿场线性和稳定直流工作点。

　　D301、C308同片内电路共同完成逆程期间的自举升压功能。在场正程期间，28V电压直接由D301加到LA7841的（3）脚，并对C308充电至电源电压；在场逆程期间，从（7）脚输出约等于电源电压的场逆程脉冲，加到C308的负端，这样该逆程脉冲电压同C308上的原有电压相叠加，使C308正端的电压大约为电源电压的2倍，并加至LA7841的（3）脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。

　　电路中，R301、C301用于防止偏转线圈上的反峰电压对LA7841的冲击；R311起阻尼作用，防止偏转线圈与电路中的分布电容产生的寄生振荡。
