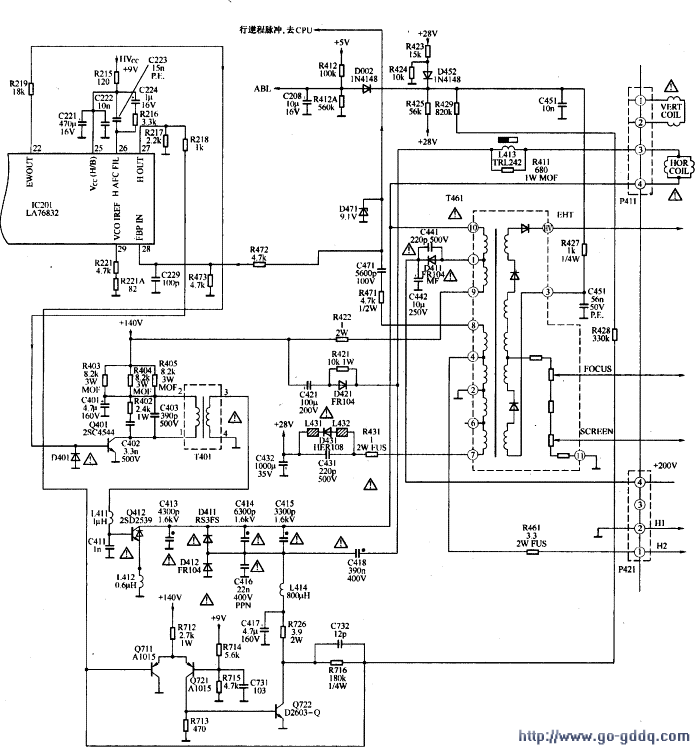

行扫描电路如下图所示。

　　1.行振荡和AFC电路
　　
　　当LA76832的行振荡供电端（25）脚得到供电后，行振荡电路开始起振。LA76832采用内藏式行振荡电路，振荡元件完全集成在内部，行振荡频率为4MHz，经1/256分频后，得到行频信号，与同步分离电路分离出来的行同步信号一起加到AFC1环路，行同步信号与行频脉冲进行比较，产生误差控制电压，经LA76832的（26）脚外接的阻容元件滤波后，去控制行振荡电路的振荡频率。经AFC1锁相后的行脉冲送到AFC2电路，在AFC2中与（28）脚输入的行逆程脉冲进行比较，以实现行中心位置的控制，经AFC2锁相后，行脉冲与行逆程脉冲也保持同步关系。由于两级AFC电路的控制，行脉冲的频率和相位十分稳定，这种行脉冲经放大后从（27）脚输出，送至行推动电路。

　　2.行推动电路
　　
　　LA76832的（27）脚输出的行频矩形波信号经R217、R218分压后送入行推动管Q401的基极，通过改变R217与R218的阻值和比例，可调整输入开关脉冲的幅度，并达到阻抗匹配。

　　为保证行推动管Q401输出的激励信号有足够的幅度和功率，其集电极供电由开关电源输出的140V通过R403、R404、R405降压提供。经Q401放大后的行频脉冲由集电极输出，送入行推动变压器T401的初级绕组，经次级绕组加到行输出管Q412的基极，使Q412工作于开关状态。C402、R402、C403是为防止行推动管由导通转为截止时，T401初级绕组产生较高感应电动势将Q401击穿而设置的，C401为电源去耦电容。

　　3.行输出电路
　　
　　该机采用了具有左右枕形失真校正作用的双阻尼管行输出电路，Q412为行输出管，C413、C414、C415、C416为行逆程电容，D411、D412为阻尼二极管，C418是S校正电容，它与偏转线圈组成串联谐振回路，用于补偿延伸性失真，L413是行线性校正线圈，利用其磁饱和性来补偿行扫描电流的非线性失真。

　　行扫描输出电路还利用行输出变压器，将行扫描逆程期间在行输出管集电极上产生的高压脉冲电压升压、整流，产生显像管工作所需的阳极高压、聚焦电压及帘栅电压，并将行扫描逆程脉冲电压整流、滤波，产生视放工作所需的200V电压以及场扫描输出电路所需的28V电压。

　　另外，6.3V（有效值）灯丝电压及AFC2所需的行逆程脉冲信号也由行输出变压器提供。

　　4.左右枕形失真校正电路
　　
　　LA76832的（22）脚输出的场抛物波电压，经Q711、Q721、Q722缓冲放大后，从Q722的集电极输出，经调制线圈L414对行扫描电流进行调制，从而改善和校正水平枕形失真。
