TCL王牌采用LA76832单片机芯彩电资料
来源:本站整理  作者:佚名  2011-01-17 07:53:59

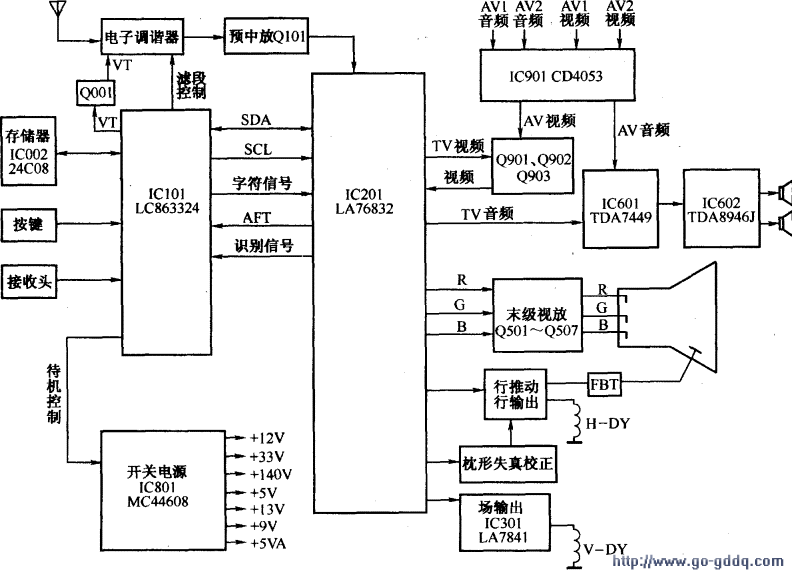

  下面以采用LA76832单片机芯TCL王牌2913E型彩色电视机整机主要电路组成如下图所示。

  图中可以看出,TCL-2913E型彩色电视机主要由电子调谐器、小信号处理集成电路IC201( LA76832)、AVl/AV2切换电路IC901 (CD4053)、音效处理电路IC601 (TDA7449)、音频功放电路IC602 (TDA8946J)、末级视放、行输出、场输出IC301 (LA7841)、微处理器IC101( LC863324)、存储器IC002 (24C08)和开关电源IC801 (MC44608)等几部分组成。

上一页  [1] [2]
