进入维修调整状态（SAM）时，将显示SAM菜单。在SAM状态下，可进行音调调整、白平衡调整、光栅几何失真调整、伴音调整、VSD（进入水平一条亮线状态）和AKB允许／禁止（黑电流回路，即显像管暗平衡自动调整）。SAM菜单显示如上图所示。用遥控器上的菜单“上／下”键可对菜单上的子菜单项目进行选择，用遥控器上的“音量+”和“音量-”
键执行子菜单。
SAM主菜单显示中子菜单项目含义如下：
AKB:显像管黑电流回路，即显像管暗平衡自动调整。
VSD:场扫描关闭，进入水平一条亮线状态，以便进行显像管白平衡调整中的暗平衡截止点调整。
TUNER:高频头。
GEOMETRY:光栅几何失真调整。
AUDIO:伴音调整。
（1）高频头（TUNER）子菜单高频头子菜单如中图所示，左侧显示为高频头子菜单下的调整项目，右侧显示为对应项目的数据值。调整完毕，按“OK”键返回主菜单时，数据会自动存储到存储器中。
（2）白平衡（WHITE TONE）子菜单
下图所示为白平衡调整子菜单，在白平衡调整子菜单内可对正常色温白平衡（NORMAL）、冷色调色温白平衡（DELTA COOL）和暖色调色温白平衡（DELTA WARM）进行调整。每一种色温白平衡调整都有红（ RED）、绿（ GREEN）、蓝（BLUE）三个调整项目，但菜单中只能显示出一项，在图中显示的是红（ RED）。使用遥控器上的“上／下”键可选择需要调整的项目，要改变某个项目的红、绿、蓝数据值，可使用遥控器“左／右”键加亮需要的选项。对于加亮的选项，可用遥控器上的“上／下”键调整数据值。调整完毕，按“OK”键返回主菜单时数据自动写入存储器。
白平衡数据非初始默认值均为37。下表所示为三种色温下的白平衡工厂设置数据值。
| 色温分类 | 色温 | 项目名 | 内容 | 数据 |
| 正常NORMAL | 10500K | NORMALRED | 正常色温红数据 | 37 |
| NORMALGREEN | 正常色温绿数据 | 37 | ||
| NORMALBLUE | 正常色温蓝数据 | 39 | ||
| 冷色DELTACOOL | 14000K | DELTACOOLRED | 冷色红数据 | 0 |
| DELTACOOLGREEN | 冷色绿数据 | 1 | ||
| DELTACOOLBLUE | 冷色蓝数据 | 3 | ||
| 暖色DELTAWARM | 8200K | DELTAWARMRED | 暖色红数据 | 0 |
| DELTAWARMGREEN | 暖色绿数据 | 254 | ||
| DELTAWARMBLUE | 暖色蓝数据 | 249 |
（3）光栅几何失真（GEOMETRY）子菜单
进入光栅几何失真子菜单后，将加亮和显示第1项，其对应的数据值可用遥控器上的“左／右”控制键进行调整。对其他项目可通过遥控器上的“上/下”键进行选择。调整完毕，按“OK”
键返回主菜单时数据自动写入存储器。下表所示为光栅几何失真子菜单下的调整项目和数据。
| 项目名 | 内容 | 数据 | 项目名 | 内容 | 数据 |
| HSH | 行相位 | 32 | PW | 行幅 | 46 |
| VSL | 场斜度 | 32 | CP | 左右枕形失真四角校正 | 39 |
| VAM | 场幅 | 32 | TC | 梯形失真 | 41 |
| VSH | 场相位 | 34 | SC | S校正 | 52 |
| VX | 场放大 | 13 | SBL | 维修消隐 | 0 |
| VSC | 场线性 | 39 | H60 | 60Hz场频行相位 | 10 |
| EW | 左右枕形失真幅度 | 54 | V60 | 60Hz场频场幅 | 10 |
（4）伴音子菜单

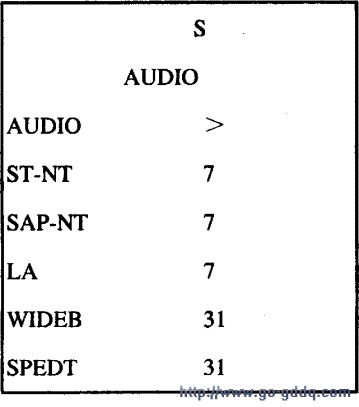

下图所示为伴音调整子菜单，左侧显示为调整项目，右侧显示为对应项目的数据。仅在具有BTSC（美国制式双载波立体声）伴音集成电路的情况下才能选择TDA9852子菜单。
在调整数据时，首先用遥控器上的“上／下”键加亮相应选项，再用“左／右”键调整数据值。除非绝对必要，一般不要对数据进行调整。图中显示的默认值是正常设置值，该数据值可在维修时参考。
