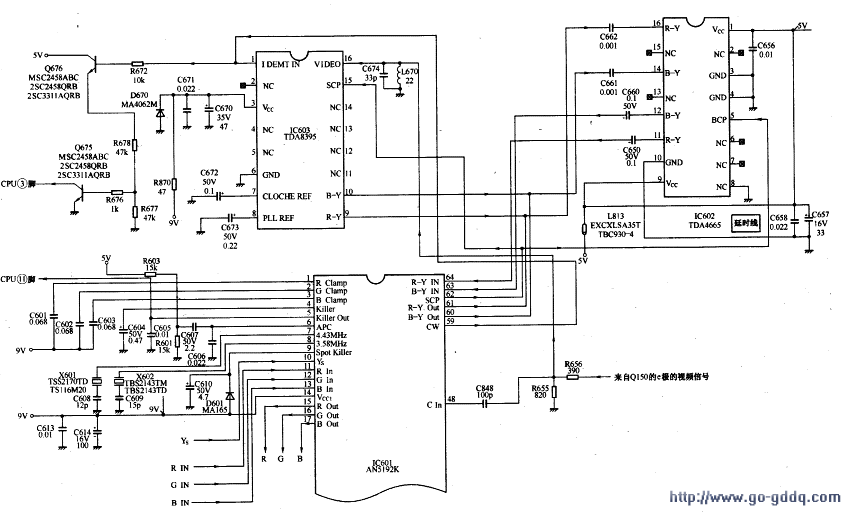

色度信号处理电路如下图所示。
1.PAL/NTSC色度信号处理AN5 192K的(48)脚输入的视频信号,经色度开关选通,送到色度带通滤波器进行Y/C分离,取出色度信号进行ACC放大。放大后的色度信号一路送到(R—Y)、(B—Y)同步解调器;另一路送到色同步分离电路,在堡垒组合脉冲中的色同步选通脉冲控制下,利用色度信号和包同步信号出现的时间不同,从色度信号中分离出色同步信号,送到消色识别检波器。
消色识别检波器通过检测色同步信号的相位,再由50Hz/60Hz场频识别电路识别场扫描频率,就可以将PALJNTSC制区分开来。在PAL制方式,AN5192K的(4)脚为3.2V高电平;在NTSC制方式,AN5192K的(4)脚为1.8V低电平。
消色识别检波器输出的信号,一路作为触发电平送到双稳态电路,控制PAL开关对输入的副载波逐行倒相;另一路作为制式开关信号去接通相应制式的色度通道。
AN5192K的(7)脚外接晶体X601(4.43MHz),(8)脚外接晶体X602(3.58MHz),晶体和为部电路共同组成压控振荡器,产生同步解调所需的基准副载波信号。
APC电路对VCO产生的色副载波信号和色同步信号进行相位比较,输出的误差信号经AN5192K的(6)脚外接环路低通滤波,平滑成直流误差电压,去调制基准副载波信号的频率,唢定基准副载波的相位。
在PAL制方式,锁相后的4.43MHz基准副载波一路直接送到B—Y同步解调器,与色度信号Fu分量相乘,解调出B—Y色差信号从AN5192K的(60)脚输出;另一路经±90°移相,产生逐行倒相基准副载波,送到R-Y同步解调器,与色度信号FV分量相乘,解调出R_Y色差信号从AN5192K的(61)脚输出。
在NTSC制方式,锁相后的3.58MHz基准副载波一路直接送到B—Y同步解调器,与色度信号Fu分量相乘,解调出B-Y色差信号从(60)脚输出;另一路经90°移相,送到R—Y同步解调器,与色度信号FV分量相乘,解调出R-Y色差信号从AN5192K的(61)脚输出。
2.SECAM色度信号处理
AN5192K和SECAM制式解码器TDA8395配合,还可完成SECAM制的解码。TDA8395是一种自动校准、全集成化的免调式SECAM制解码集成电路,在第5章已有介绍。
AN5192K的(59)脚既是SECAM制式识别端,又是4.43MHz基准频率输出端。AN5192K通过(59)脚与TDA8395的(1)脚内的通讯窗口进行信息交换,在TDA8395送来SECAM制解码请求时,AN5192K在自动关闭其内部PAL/NTSC制色度信号通道的同时,从(59)脚输出4.43MHz基准频率。这时(60)、(61)脚PAL/NTSC制的B—Y和R-Y两个色差信号输出端变为高阻抗(呈开路状态),(59)脚SECAM制识别端电位为4.8V高电平。而在PAL/NTSC制接收方式,(59)脚为1.2V低电平,且无4.43MHz基准频率输出。
当。AN5192K识别出SECAM信号时,TDA8395对(16)脚输入的视频信号进行处理,存TDA8395内部,SECAM制CVBS信号经ACC放大、钟形滤波,得到的色度信号经PLL调频解调、去加重等处理后,产生的R-Y、B—Y信号分别从(9)、(10)脚输出,进入1行延迟线TDA4665的(16)、(14)脚。
3.RGB处理电路
AN5192K的(61)、(60)脚输出的PAL/NTSC制的R-Y、B—Y色差信号或TDA8395解调出的SECAM制的R-Y、B-Y色差信号,输入到1行延迟线TDA4665的(16)、(14)脚。延迟1行时间后,经取样/保持和低通滤波,去除时钟信号的干扰后,送到内部加法器d由加法器输出的R-Y和B-Y信号,再经各自的输出放大器放大后,分别从TDA4665的(11)、(12)脚输出,送到AN5192K的(64)、(63)脚,再进入G—Y矩阵电路。在G-Y矩阵电路中,对R-Y、B—Y色差信号进行钳位,由G—Y矩阵恢复出彩色信号传送中不传送的G.Y色差信号。R-Y、B—Y和G-Y信号与亮度信号一起,送到RGB矩阵电路,恢复R、G、B三基色信号,与(11)、(12)、(13)脚输入的外部R、G、B信号切换后,再由CP[J通过12C总线对CR'11截止电压、驱动增益进行设置调整,最后从AN5192K的(15)、(16)、(17)脚输出。
AN5192K的(10)脚为消隐输入端,执行对TV/外部RGB信号的高速切换选择,即将外部输入RGB信号直接叠加在。TV基色信号上面,而不影响产生相互干扰影响。(10)脚切换电压阀值为0.85V,(10)脚电压小于0.85V时,RGB选择开关接通TV基色信号;(10)脚电压大于0.85V时,RGB选择开关切换在外部RGB信号位置。
