松下TC-2150RM彩电伴音电路工作原理
来源:本站整理  作者:佚名  2011-01-18 17:02:54

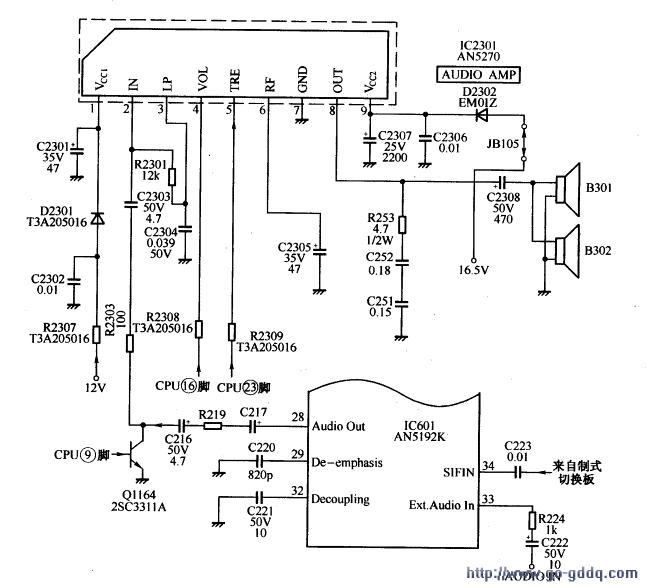

  伴音电路如下图所示。

  1.伴音解调和音频切换电路

  从AN5192K的(34)脚输入的第二伴音中频信号,经中频限幅放大后,加到伴音调频解调电路,伴音解调电路采用PLL、锁相检波,取代传统的斜率鉴频器。PLL锁相环由压控振荡器(VCO)、相位比较器和环路低通滤波器组成,锁相后的VCO参考频率信号和经限幅放大的伴音中频信号进行乘法运算,解调还原出伴音音频信号。

  提示与引导  伴音PLL锁相环的频率锁定范围,由12C总线对VCO的振荡频率(4.5~6.5MHz)进行自动切一换确定,以满足多制式伴音中频解调的要求。

  AN5 192K的(32)脚为电子音量衰减器(ATT)控制端口,改变(32)脚直流电压,即可改变伴音音频信号的幅度、调整伴音音量的大小。由于该机的音量控制通过改变功放AN5270的(4)脚的直流电压来实施,因此AN5 192K的(32)脚通过C221接地,直流电压固定在4.8V。

  AN5 192K的(29)脚外接去加重电容,用于对PLL锁相检波输出的音频信号进行高音衰减和低音加强,从而恢复原始音频信号的频谱特性。

  AN5192K的(33)脚为AV音频信号输入端,在内部与解调后的TV音频信号进行切换,切换后的音频信号从AN5192K的(28)脚输出,去音频功放电路。

  2.伴音功放电路

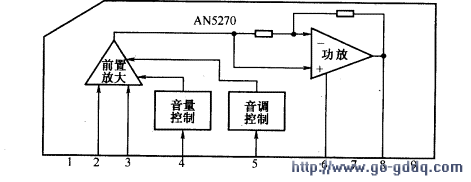

  伴音功放以IC2301(AN5270)为核心构成,AN5270内部电路框图如图所示,引脚功能和实测数据如下表所示。

脚  号     功    能   电压(V)   脚  号     功    能     电压(V)
    l 电源     11.8     6 音频信号低通滤波     11.8
    2 音频信号输入     4.2     7     0
    3 输入地     4.2     8 音频信号输出     7.2
    4 音量控制     1     9 功率级电源     16.2
    5 音调控制     2.6

  输入到AN5270的(2)脚的音频信号,经内电路前置放大、音量控制、功率放大后,从(8)脚输出,经C2308耦合,加到并联连接的两只扬声器B301、B302,使其发出声音。

  CPU对伴音音量和音调的控制采用脉宽调制方式。当进行音量调节时,CPU从(16)脚输出PWM脉冲,经滤波平滑成直流控制电压加到AN5270的(4)脚,通过改变(4)脚电位即改变内部放大器增益,以实现对伴音音量的调节。当进行音调调节时,CPU的(23)脚输出PWM脉冲,经滤波平滑成直流电压送到AN5270的(5)脚,执行高、低音提升和衰减调整。

  当进行静音控制时,CPU的(9)脚输出高电平,Q1164导通,将从AN5192K的(28)脚送到AN5270的(2)脚的音频信号交流旁路,使两只扬声器无音频信号。
