松下TC-2150RM彩电制式切换电路工作原理
来源:本站整理  作者:佚名  2011-01-18 17:02:58

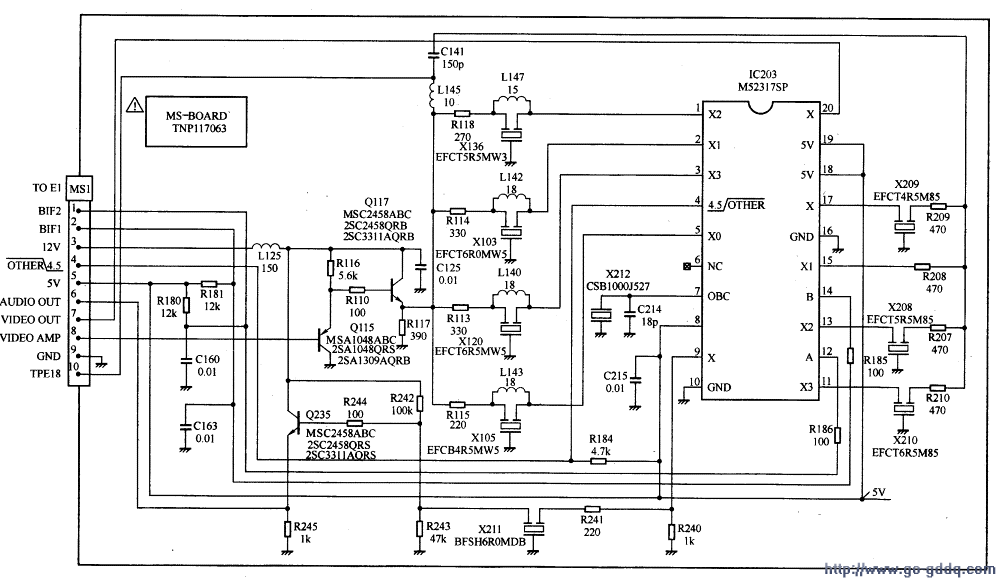

  制式切换电路如下图所示。制式切换电路主要由IC203(M52317SP)组成,M52317SP引脚功能及实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V)
1 B/G制(5.5MHz)视频全电视信号输入 1.2 11 6.5MHz伴音中频信号输入 1.8
2 I制(6.0MHz)视频全电视信号输入 1.2 12 控制信号输入1 4.6
3 D/K制(6.5MHz)视频全电视信号输入 1.2 13 5.5MHz伴音中频信号输入 1.8
4 4.5MHz/其他控制电平输出 3.2 14 控制信号输入2 4.6
5 M制(4.5MHz)视频全电视信号输入 1.2 15 6.0MHz伴音中频信号输入 1.9
6   16 0
7 振荡器 2 17 4.5MHz伴音中频信号输入 1.9
8 电源 4.9 18 电源 4.9
9 混频后的第二伴时中频输出 2.9 19 电源 4.9
10 控制信号输入3,接地 0 20 视频信号输出 1.1

  AN5192K的(39)脚输出的视频和第二伴音中频混合信号经Q151缓冲放大后,从Q151的发射极输出,送到制式切换板,再经Q115、Q117缓冲,分两路输出:

  一路经C141耦合,通过x209(4.5MHz)、X208(5.5MHz)、X210(6.5MHz)组成的一组带通滤波器选出第二伴音中频信号,从M52317SP的(17)、(15)、(13)、(11)脚输入,经内部混频和电子开关选择后,从(9)脚输出6.0MHz的第二伴音中频信号,经X211(6.0MHz)选频、Q235缓冲后,作为TV音频信号送AN5192K的(34)脚,进行伴音中频解调。

  另一路通过X136(5.5MHz)、X103(6.0MHz)、X120(6.5MHz)、X105(4.5MHz)陷波器选取出视频信号,分别输入M52317SP的(1)、(2)、(3)、(5)脚,经内部电子开关切换后从(20)脚输出,作为TV视频信号送至AN5192K的(38)脚。

  M52317SP的(12)、(14)脚为控制端,受控于CPU的(15)、(14)脚,用于对输出的第二伴音中频和视频信号进行选择。

  提示与引导  本机为多制式彩色电视机,根据信号制式不同,中频电路特性需要改变,其工作过程是:当输入的第二伴音中频信号为4.5MHz(M制)时,M52317SP的(4)脚输出低电平,加到高频头的B BV端,高频头B BV端内部电路组成的33.5MHz陷波器接入图像中放的前置电路,吸收掉33.5MHz伴音中频信号,使中频特性曲线满足NTSC-M制的要求。当输入的第二伴音中频为5.5/6.0/6.5MHz(B/G、I、D/K制)时,M52317SP的(4)脚输出高电平,使高频头内33.5MHz陷波器不能接入电路,不起吸收作用。可见,该机高频头不同于普通的高频头。
