松下采用AN5192K单片机芯的彩电资料
来源:本站整理  作者:佚名  2011-01-18 17:03:06

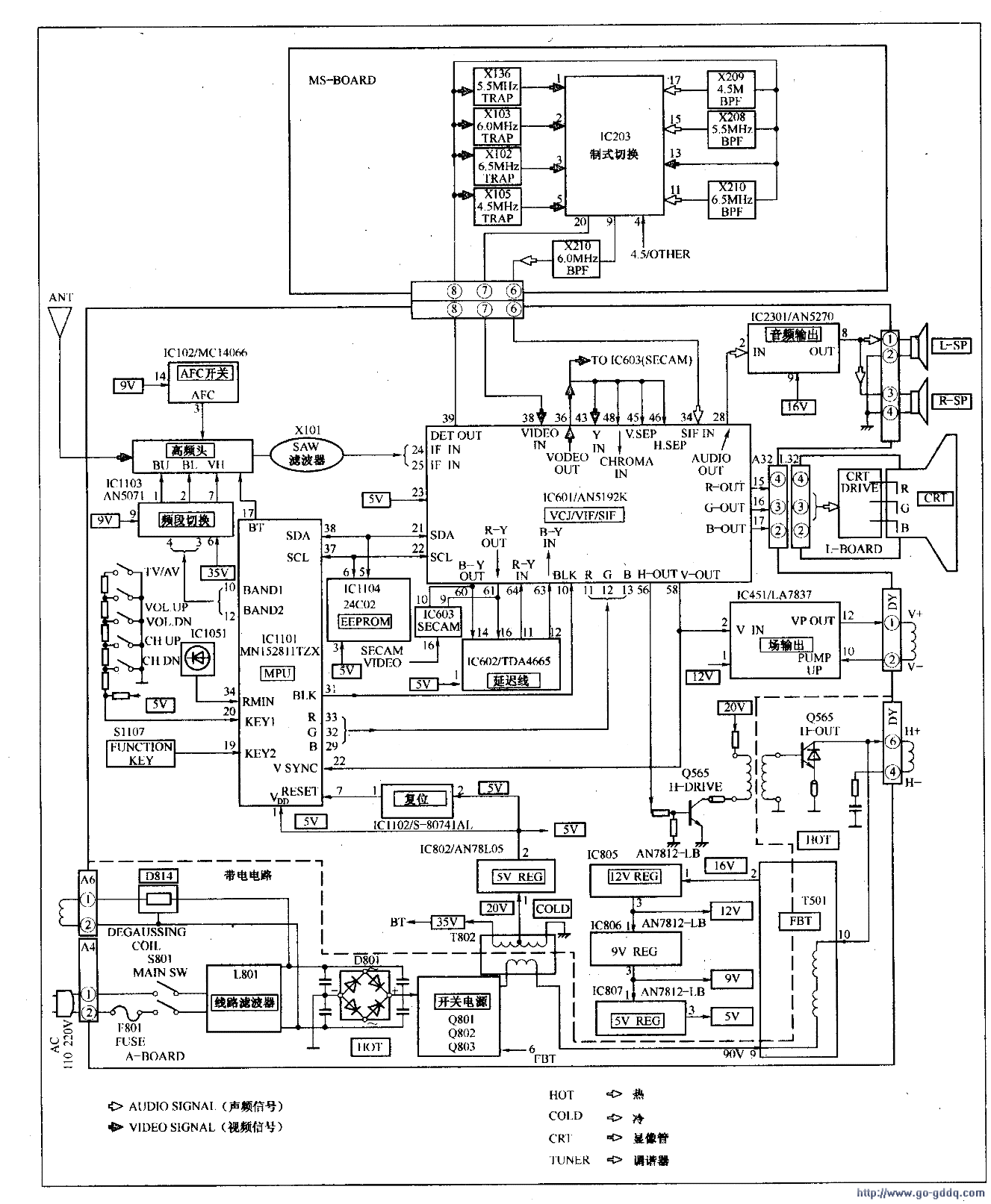

  松下TC-2150RM型彩色电视机主要电路组成如下图所示。

  从图中可以看出,松下TC-2150RM型彩色电视机主要由电子调谐器、小信号处理集成电路IC601(AN5 192K)、1行延迟线IC602(TDA4665)、SECAM处理器IC603(TDA8395)制式转换电路IC203(M52317SP)、音频功放IC2301(AN5270)、末级视放、行输出、场输出IC451(LA7837)、AFT电子开关IC102(MC14066)、微处理器IC1101(MN152811TZX)存储器IC1104(24C02)、频段开关IC1103(AN5071)和开关电源等几部分组成。
