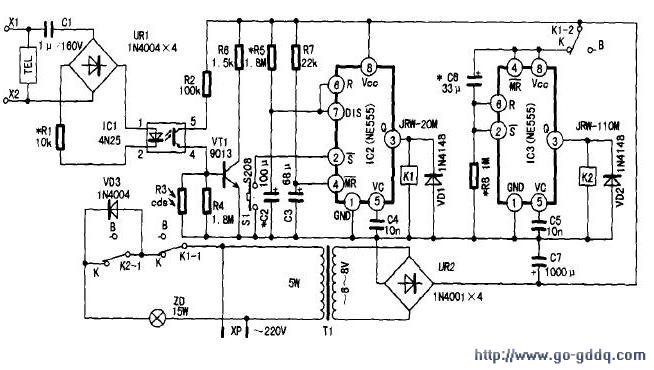

该二阶渐亮电话灯是一种便于夜间接打电话的电话机“附加”电子产品，原理电路如附图所示。其功能是：夜间有人打来电话振铃响时，电话灯ZD同时燃亮。ZD发暗红光，经过一段时间T1后ZD变成正常的强亮光。再经过一段时间T2后ZD会自动熄灭。按动轻触开关S1时，可重复上述二阶发光过程。

　　1.触发电路
　　
　　由光耦合器IC1、开关管DWT、手动开关S1及光敏电阻Rcds等组成。触发电路与电话机并联到话线X1、X2上，静态时，由于C1的隔直流作用，话线馈送的48V或60V（由程控交换机型号而定）直流电压对电话灯电路无作用，灯泡ZD不亮。

　　在夜晚有电话打入电话振铃响起的同时，铃流信号（90V／25Hz）还经C1耦合、VD1-VD4整流，使光耦合器IC1（4N25）①、②脚内I正D管发光，其内部光电管受光后导通，④脚电位升高，使VT1正偏导通，第一阶定时器IC2（NE555）置位端②脚被低电平触发控制亮灯。另外，若需夜间主叫时按动轻触开关S1（S208）时，也能通过低电平信号触发IC2。光敏电阻Rcds白天受光照阻值较低，有振铃时也不会使VT1导通，故电话灯白天不会亮灯。但按S1时不受Rcds控制，因此如特殊需要白天也可亮灯。

　　2.一阶（暗红）定时器
　　
　　由单时基电路IC2组成，其②脚被低电平信号触发后，IC2进入暂稳态，③脚输出高电平（驱动电流最大可达200mA），继电器K1吸合，其一组触点K1-1接通二阶定时器IC3电源，另一组触点K1-2闭合后，交流市电经VD11加至灯泡ZD两端。由于VD11的半波整流作用，ZD两端电压为市电的约0.45倍，即0.45×220V=99V，所以ZD发暗红光。IC2的暂态定时时间可按T1=1·1R·C3进行估算，图中给出的元件值T1=180s（3分钟）。

　　3.二阶（亮光）定时器
　　
　　由单时基电路IC3（NE555）组成。K1吸合后，IC3得电工作，C5经R7充电，此时IC3③脚为低电平，继电器K2处于释放状态，ZD仍发暗红光。经过一段时间T2（T2=1·1R7·C5）后，③脚输出翻转为高电平，K2吸合，K2-1闭合短路VD11，所以ZD由暗红变为正常的亮光。按给出的R7、C5参数，T2=36s。也就是说，夜间电话铃响使ZD燃亮，先是发暗红，36s后K2吸合，ZD发正常亮光，直到T1结束K1释放时ZD才熄灭。

　　4.供电电路
　　
　　220V交流市电经保险丝FU后，由电源变压器T1降压，再由VD5～VD8整流和C7平滑滤波，为电话灯电路提供工作电源。
